Texas Instruments Modulo di valutazione Redriver DS320PR410-RSC-EVM
Il modulo di valutazione (EVM) del redriver DS320PR410-RSC-EVM di Texas Instruments offre una piattaforma completa ad alta larghezza di banda per valutare le caratteristiche di condizionamento del segnale del redriver lineare PCI-Express 5,0 a quattro canali DS320PR410. La scheda di valutazione DS320PR410-RSC-EVM di Texas Instruments può essere utilizzata per i test di conformità standard, per la valutazione delle prestazioni e per la prototipazione iniziale del sistema.
Caratteristiche
- Opzione scheda Riser PCIe x16 con otto redriver lineari unidirezionali a 4 canali che funzionano a velocità fino a 32 Gbps
- Equalizzazione lineare per il supporto continuo della formazione di link e dell'estensione del canale PCIe
- CTLE aumenta fino a 22 dB a 16 GHz
- Configurazione del dispositivo programmabile tramite EEPROM, GPIO, I2C oppure SMBus.
- Convertitore DC-DC step-down integrato da 12 V a 3,3 V, 2 A
- Intervallo di temperatura industriale da -40°C a +85 °C
- Layout flow-through in un package WQFN senza piombo 4mm×6mm a passo 0,4 mm, 40 pin
Applicazioni
- PCI Express Gen-1, 2, 3, 4 e 5
- Interfacce ad alta velocità fino a 32 Gbps
- Scheda madre per server aziendale, workstation
- Memoria aziendale
- Scheda aggiuntiva aziendale, end-point

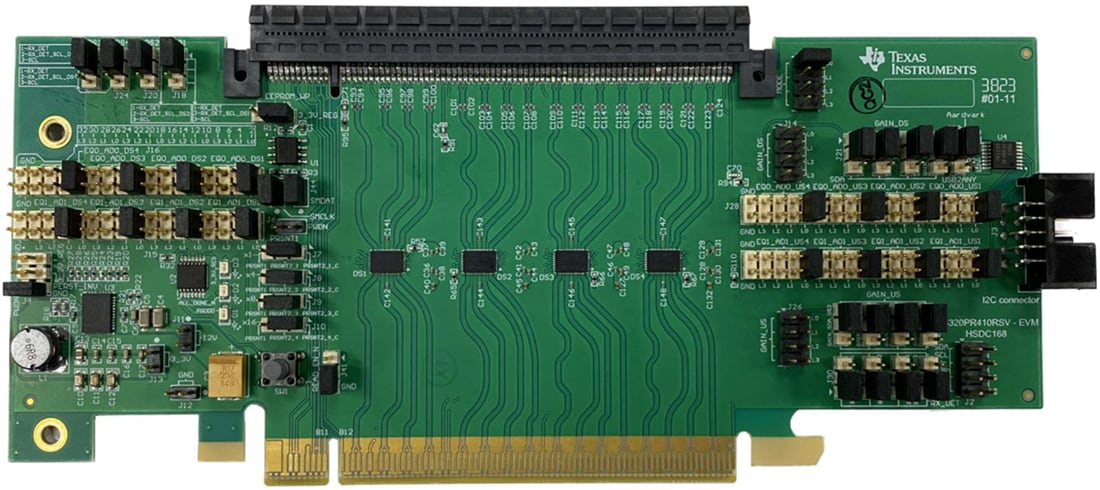

Layout scheda
Prodotto correlato
Texas Instruments Redriver lineari a quattro canali DS320PR410
Progettati per supportare le interfacce PCle™ 5.0, CXL 2.0, UPI 2.0 e fino a 32 Gbps.
Pubblicato: 2024-02-21
| Aggiornato: 2024-02-28
