Texas Instruments Modulo di valutazione DS320-SLIMSAS-EVM
Il modulo di valutazione DS320-SLIMSAS-EVM di Texas Instruments è un adattatore da PCI-Express® da 5,0 x16 a due x8 SlimSAS (SFF-8654). Il DS320-SLIMSAS-EVM consente ai moduli di valutazione della scheda redriver riser DS320PR810-RSC-EVM e altri moduli di valutazione della scheda redriver 5.0 TI per interfacciare fino a quattro unità Solid State (SSD) U.2. Questa interfaccia si collega utilizzando morsettiere per cavi SlimSAS (SFF-8654) a U.2 (SFF-8639) disponibili in commercio (non incluse). L'interfaccia con le SSD M.2 è inoltre raggiungibile utilizzando schede adattatore disponibili in commercio da U.2 a M.2 (non incluse).
Caratteristiche
- Supporta la biforcazione PCI-Express® 5.0 1 x4, 2 x4 e 4 x4
- Due connettori SlimSAS (SFF-8654) x8
- Buffer clock PCI-Express® LMK00334
- Assegnazione flessibile di segnali a banda laterale PCI-Express®
Applicazioni
- PCI Express Gen-1, 2, 3, 4 e 5
- Memoria aziendale
Prodotti correlati
Texas Instruments Redriver a otto canali DS320PR810
Ripetitore lineare o redriver progettato per supportare PCIe 5.0, CXL 2.0 e UPI 2.0, fino a 32 Gbps.
Strumenti di sviluppo associati
Texas Instruments Modulo di valutazione ReDriver DS320PR810-SMP-EVM
Presenta un ReDriver lineare DS320PR810 che instrada i canali ReDriver 0-3 ai connettori SMP.
Texas Instruments Modulo di valutazione del redriver DS320PR810-RSC-EVM
Presenta redriver lineari DS320PR810 in grado di estendere la distanza di trasmissione di un bus PCIe Gen-5 x16.

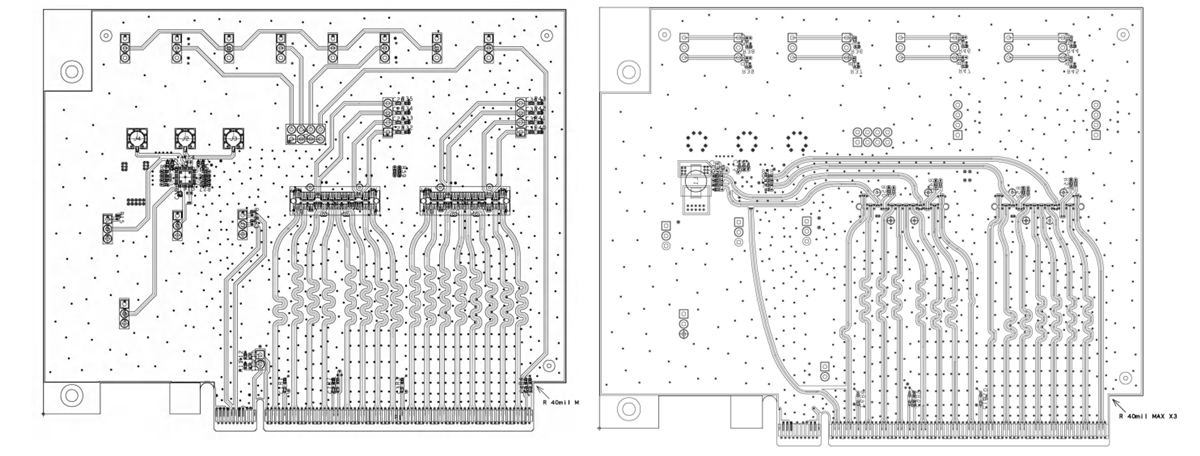

Layout della PCB
