Texas Instruments Modulo di valutazione DS160PR810EVM-RSC
Il modulo di valutazione DS160PR810EVM-RSC di Texas Instruments è una piattaforma completa a elevata larghezza di banda per valutare le caratteristiche di condizionamento del segnale del redriver lineare PCI-Express 4.0 a canale ottale DS160PR810. Il modulo di valutazione DS160PR810EVM-RSC di TI presenta quattro redriver lineari DS160PR810 che possono estendere la distanza di trasmissione di un bus PCIe Gen-4 x16.
Il modulo di valutazione DS160PR810EVM-RSC può essere collegato a uno slot PCIe su una scheda madre di server o PC utilizzando un'estremità della scheda e accoppiato a una scheda aggiuntiva PCIe utilizzando il connettore di montaggio a strappo collegato all'altra estremità della scheda. La scheda di valutazione DS160PR810EVM-RSC può essere utilizzata per test di conformità standard, valutazione delle prestazioni e prototipazione del sistema iniziale.
Caratteristiche
- Opzione per scheda riser PCIe x16 con quattro redriver lineari unidirezionali a 8 canali che operano a frequenze fino a 25 Gbps
- Equalizzazione lineare per il supporto continuo della formazione di link e dell'estensione del canale PCIe
- Il CTLE consente un incremento fino a 18 dB a 8 GHz
- Configurazione del dispositivo programmabile tramite GPIO o I2C, SMBus
- Convertitore CC/CC step-down 2 A integrato da 12 V a 3,3 V
- Intervallo di temperatura industriale da -40 °C a +85 °C
- Layout a flusso continuo in un package WQFN di 0,4 mm, senza conduttori, a 64 pin, 5,5 × 10 mm
Applicazioni
- PCI Express Gen-1, 2, 3 e 4
- Interfacce ad alta velocità fino a 25 Gbps
- Scheda madre per server aziendale, workstation
- Memoria aziendale
- Scheda aggiuntiva aziendale, end-point

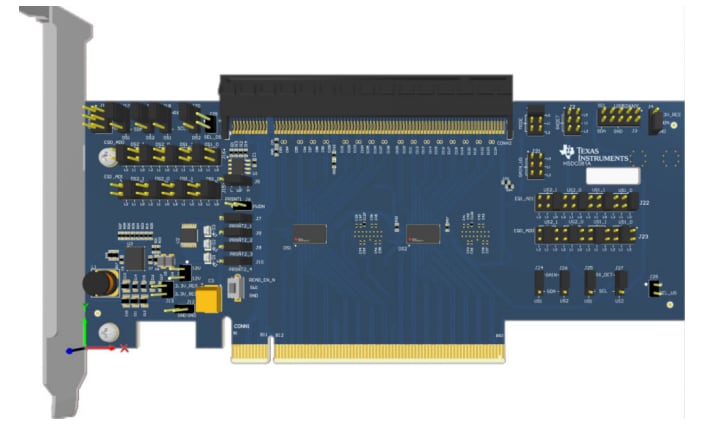

Layout
Prodotti correlati
Texas Instruments Redriver lineari a 8 canali DS160PR822
Redriver lineare progettato per supportare PCIe 4.0 e l'interfaccia Ultra Path (UPI) 2.0 fino a 16 Gbps.
Texas Instruments Redriver lineari a 8 canali DS160UP822
Redriver lineare ad alte prestazioni progettato per supportare l'interfaccia Ultra Path (UPI) 2.0 fino a 16 Gbps.
