Texas Instruments Modulo di valutazione DS160PR412-421EVM
Il modulo di valutazione DS160PR412-421EVM di Texas Instruments offre una piattaforma a larghezza di banda elevata per valutare le caratteristiche di condizionamento del segnale dei redriver lineari PCI Express 4.0 a quattro canali DS160PR412 e DS160PR421. Il modulo di valutazione DS160PR412-421EVM di TI può essere collegato direttamente a uno slot PCIe su una scheda madre di server o PC utilizzando il connettore di scheda integrato PCIe e accoppiato a una scheda aggiuntiva PCIe utilizzando uno dei due connettori PCIe sul modulo di valutazione.
I due dispositivi DS160PR412 e i due dispositivi DS160PR421 possono estendere la distanza di trasmissione di un bus PCI-Express® 4.0 16x. La scheda EVM DS160PR412-421 può essere utilizzata per test di conformità standard, valutazione delle prestazioni e prototipazione iniziale del sistema.
Caratteristiche
- Scheda Riser PCIe x16 e PCIe x8 con due redriver lineari unidirezionali a 4 canali DS160PR412 e due DS160PR421 che operano a velocità fino a 25 Gbps
- DS160PR412: redriver lineare con MUX 1:2
- DS160PR421: redriver lineare con DEMUX 2:1
- Equalizzazione lineare per il supporto continuo della formazione di link e dell'estensione del canale PCIe
- Il CTLE consente un incremento fino a 18 dB a 8 GHz
- Configurazione del dispositivo e selezione MUX per controllo pin, SMBus o I2C
- Layout a flusso passante senza bisogno di dissipatore di calore
- Intervallo di temperatura industriale da -40 °C a +85 °C
Applicazioni
- PCI Express Gen 1, 2, 3 e 4
- Interfacce ad alta velocità fino a 25 Gbps
- Scheda madre per server aziendale, workstation
- Memoria aziendale
- Scheda aggiuntiva aziendale, end-point

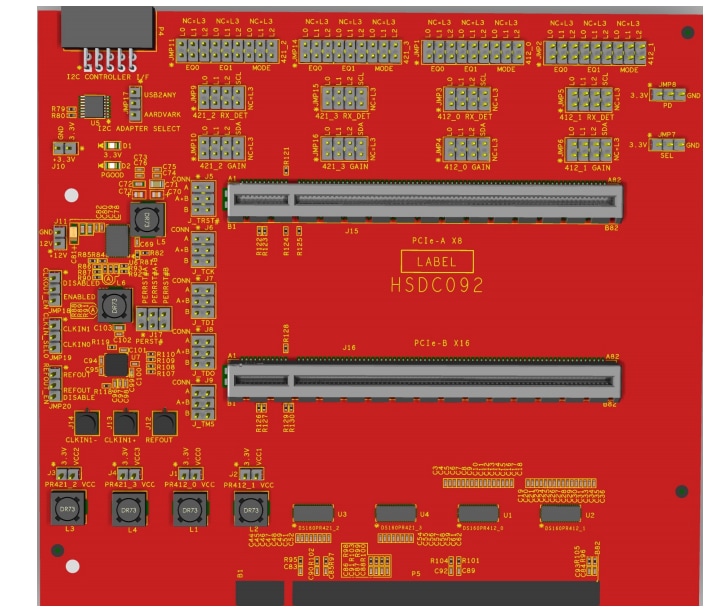

Layout
Pubblicato: 2021-01-05
| Aggiornato: 2022-03-11
