Texas Instruments Driver a mezzo ponte quadruplo DRV8955
Il driver a mezzo ponte quadruplo DRV8955 di Texas Instruments fornisce quattro driver a mezzo ponte controllabili individualmente per applicazioni industriali. Il dispositivo può essere utilizzato per azionare fino a quattro carichi di solenoidi, due motori CC, un motore passo-passo o altri carichi. Il driver di uscita di ciascun canale è costituito da MOSFET di potenza a canale N configurati in un mezzo ponte. Una semplice interfaccia PWM (IN/IN) consente un facile interfacciamento con il controller. Sono disponibili ingressi separati per controllare in modo indipendente ogni mezzo ponte. Inoltre, le uscite possono essere collegate in parallelo per fornire maggiore corrente per i carichi di uscita.
DRV8955 di Texas Instruments opera con una singola alimentazione e supporta un ampio intervallo di alimentazioni di ingresso da 4,5 V a 48 V. È dotato di una modalità di sospensione a bassa potenza per ottenere un basso assorbimento di corrente di riposo spegnendo gran parte del circuito interno. Sono disponibili funzioni di protezione interne per il blocco della sottotensione, la protezione da sovracorrente su ciascun FET, la protezione da cortocircuito e la sovratemperatura. Le condizioni di guasto sono indicate dal pin nFAULT.
Caratteristiche
- Driver motore CC a mezzo ponte quadruplo
- Può azionare fino a quattro carichi di solenoidi, due motori CC, un motore passo-passo o altri carichi
- Controllo a mezzo ponte individuale completo
- Rilevamento e regolazione di corrente integrati
- Intervallo di tensione di alimentazione di funzionamento da 4,5 V a 4 V
- Compatibile pin-to-pin con
- DRV8932: 33 V, 900 mΩ HS + LS
- DRV8935: 33 V, 330 mΩ HS + LS
- Interfaccia di controllo digitale IN/IN standard del settore
- I mezzi ponti possono essere collegati in parallelo per aumentare la corrente di uscita
- Spegnimento PWM off-time configurabile
- 7 µs, 16 µs, 24 µs o 32 µs
- Supporta ingressi logici da 1,8 V, 3,3 V, 5,0 V
- Modalità di sospensione a bassa corrente (2 µA)
- Clock ad ampio spettro per la riduzione EMI
- Funzioni di protezione
- Blocco sottotensione VM (UVLO)
- Sottotensione pompa di carica (CPUV)
- Protezione da sovracorrente (OCP)
- Arresto termico (OTSD)
- Uscita condizione di guasto (nFAULT)
Applicazioni
- Smorzatore frigorifero e macchina per ghiaccio
- Macchine tessili
- Automazione industriale e robotica
- Automazione dell'ufficio e domotica
- Lavatrici, asciugatrici e lavastoviglie
- Macchine da gioco
- Carichi solenoidi per uso generico

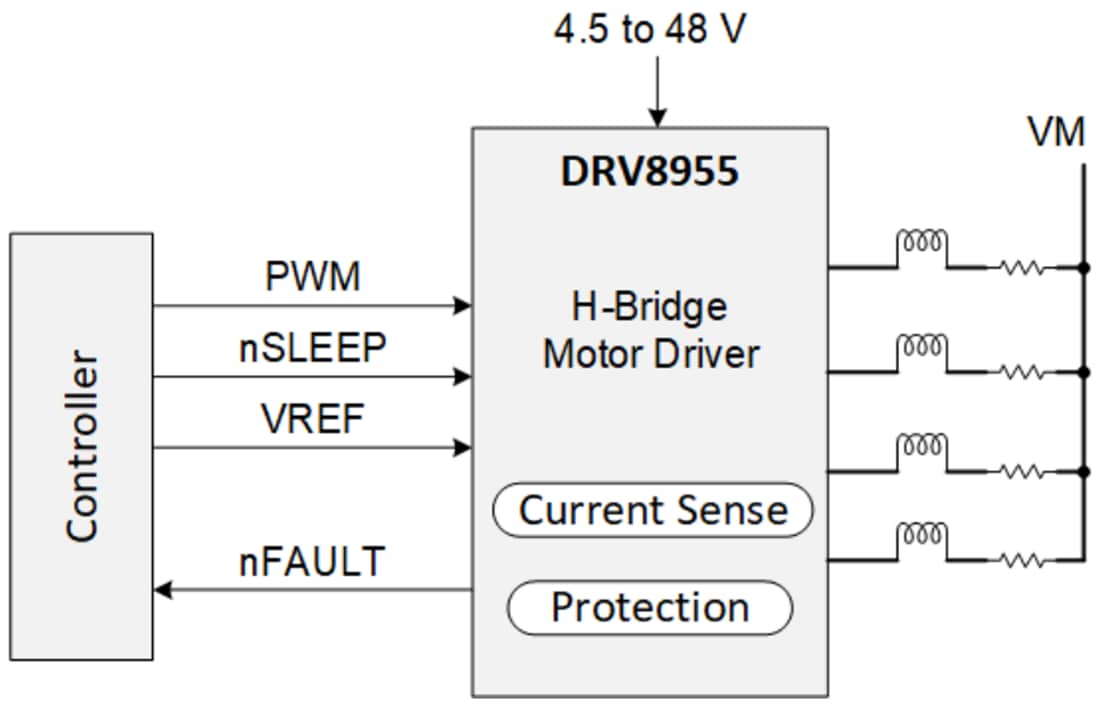

Schema semplificato
Pubblicato: 2021-01-22
| Aggiornato: 2022-03-11
