Texas Instruments Modulo di valutazione gate driver DRV8706S-Q1EVM
Il modulo di valutazione (EVM) per gate driver DRV8706S-Q1EVM di Texas Instruments è progettato per valutare DRV8706S-Q1. DRV8706S-Q1 è un driver motore CC spazzolato qualificato per il settore automobilistico integrato. DRV8706S-Q1 è un driver di porta a mezzo ponte altamente integrato in grado di azionare MOSFET di potenza a canale N a monte e a valle. Genera tensioni di gate drive adeguate, utilizzando una pompa di carica duplicatrice integrata per il lato alto e un regolatore lineare per il lato basso.
DRV8706S-Q1EVM di Texas Instruments ha un mezzo ponte composto da quattro MOSFET a canale N che azionano motori bidirezionali fino a 15 ARMS, con corrente di picco di 20 A. Il modulo di valutazione opera da una singola alimentazione per l'alimentazione analogica e dalla linea USB per l'alimentazione digitale, che può essere personalizzata per essere fornita esternamente. Viene fornito un circuito di protezione contro l'inversione della batteria da 18 V negativo, insieme a un filtro PI classificato da 20 ARMS, per ripulire l'ingresso di alimentazione e proteggere da collegamenti errati della batteria.
Caratteristiche
- Modulo di valutazione smart gate driver a ponte H per applicazioni del settore automobilistico
- Da -40°C a +125°C, temperatura TA classe 1
- Intervallo di funzionamento: da 4,9 V a 37 V
- Pompa di carica di duplicatore per PWM al 100%
- Modalità di controllo a mezzo ponte e a ponte H
- Interfaccia SPI per configurazione e diagnostica dettagliate
- Architettura smart gate drive
- Velocità di risposta regolabile
- Uscita di corrente sorgente di picco da 0,5 mA a 62 mA
- Uscita di corrente di dispersione di picco da 0,5 mA a 62 mA
- Handshake di tempo morto integrato
- Monitor MOSFET drain-to-source e gate
- Amplificatore shunt di corrente di modo comune ampio
- Rilevamento in linea
- Impostazioni di guadagno regolabili (10, 20, 40, 80 V/V)
- Resistori di feedback integrati
- Schema di chiusura PWM regolabile
- Funzionalità di protezione integrate
- Pin di disabilitazione driver dedicato (DRVOFF)
- Monitor di regolazione e alimentazione di tensione
- Monitor di sovracorrente MOSFET VDS
- Monitor guasti di gate MOSFET VGS
- Pompa di carica per MOSFET a polarità inversa
- Diagnostica offline per carichi aperti e cortocircuiti
- Segnalazione di temperatura e spegnimento termico del dispositivo
- Pin di interruzione della condizione di guasto (n guasto)

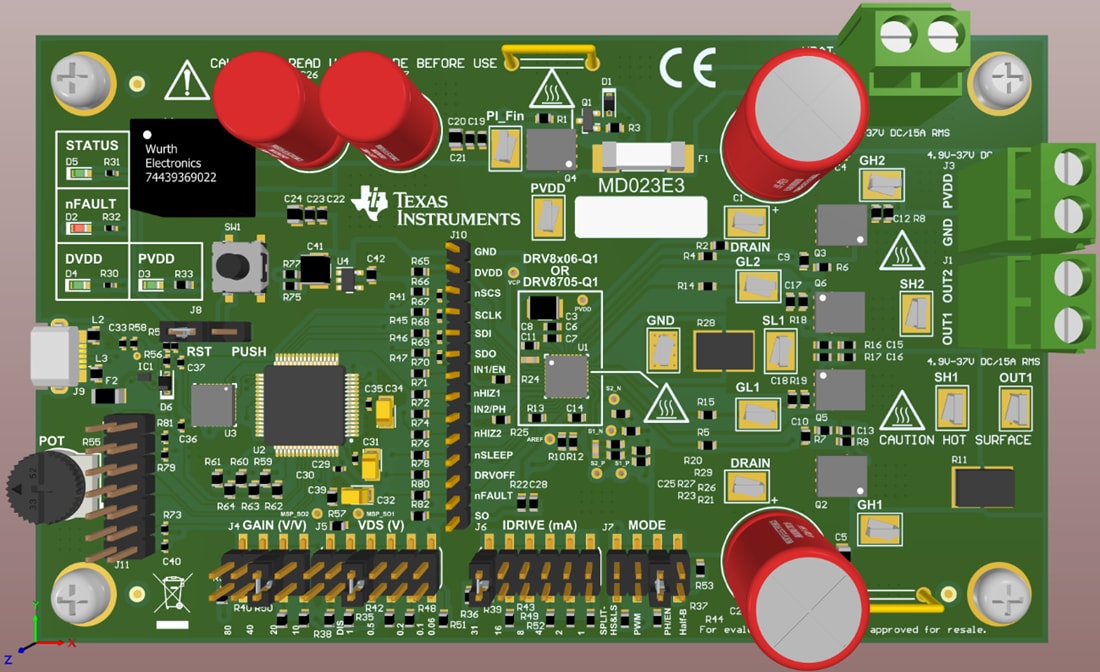

Layout scheda
Prodotto correlato
Texas Instruments Driver di porta intelligente a ponte H DRV8706-Q1
Driver di porta a ponte H integrato in grado di azionare MOSFET di potenza a canale N a monte e a valle.
