Texas Instruments Driver passo-passo DRV8434A/DRV8434A-Q1

I driver passo-passo DRV8434A/DRV8434A-Q1 di Texas Instruments sono completamente integrati con due driver a ponte H con MOSFET di potenza a canale N, un indicizzatore a micro-step e rilevamento della corrente integrato. Il driver DRV8434A/DRV8434A-Q1 possono pilotare una corrente di uscita a fondo scala fino a 2,5 A (a seconda della progettazione termica della scheda). I driver passo-passo DRV8434A/DRV8434A-Q1 con rilevamento della corrente integrato sono progettati per applicazioni industriali e consumer. I dispositivi DRV8434A-Q1 di Texas Instruments sono certificati conformi a AEC-Q100 per le applicazioni automobilistiche.

Caratteristiche

  • Driver per motori passo-passo micro-passo PWM
    • Interfaccia STEP/DIR semplice
    • Indicizzatore micropasso fino a 1/256
  • Funzionalità di rilevamento della corrente integrata
    • Non sono necessarie resistenze di rilevamento
    • Precisione della corrente a fondo scala: ±±4%
  • Decadimento del controllo dell'ondulazione Smart Tune
  • Rilevamento della stallo con pin GPIO
  • Intervallo tensione di alimentazione operativa da 4,5 a 48 V
  • Bassa RDS(ON): 330 mΩ HS + LS a 24 V 25 °C
  • Elevata capacità di corrente: 2,5 A a fondo scala, 1,8 Arms
  • Supporta gli ingressi logici 1,8 V 3,3 V, 5,0 V
  • Modalità sleep a bassa corrente (2 μA)
  • Clock ad ampio spettro per la riduzione EMI
  • Package e ingombro minimo
  • Funzionalità di protezione
    • Blocco sottotensione VM (UVLO)
    • Sottotensione pompa di carica (CPUV)
    • Protezione da sovracorrente (OCP)
    • Rilevamento di stallo senza sensori
    • Rilevamento di carico aperto (OL)
    • Arresto termico (OTSD)
    • Uscita condizione di guasto (nFAULT)

Applicazioni

  • Stampanti e scanner
  • BANCOMAT e macchine per la gestione del denaro
  • Macchine tessili
  • Apparecchiature di illuminazione per palchi
  • Automazione dell'ufficio e domotica
  • Automazione industriale e robotica
  • Applicazioni medicali
  • Stampanti 3D

Schede tecniche

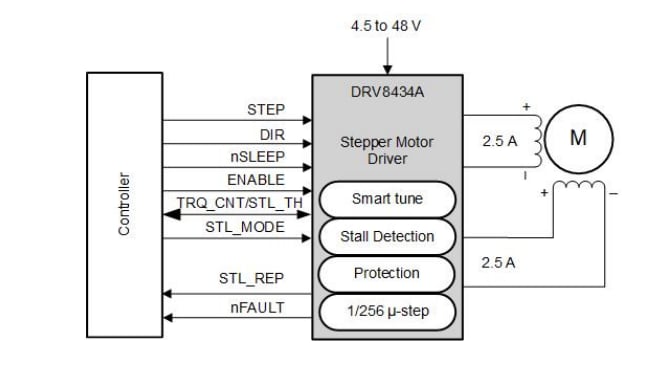

Schema semplificato

Schema - Texas Instruments Driver passo-passo DRV8434A/DRV8434A-Q1

Strumento di sviluppo correlato

Texas Instruments Modulo di valutazione DRV8434AEVM

Valuta il funzionamento dell'azionamento integrato DRV8434A per motori passo-passo bipolari.
