Texas Instruments Driver per motori passo-passo DRV8434

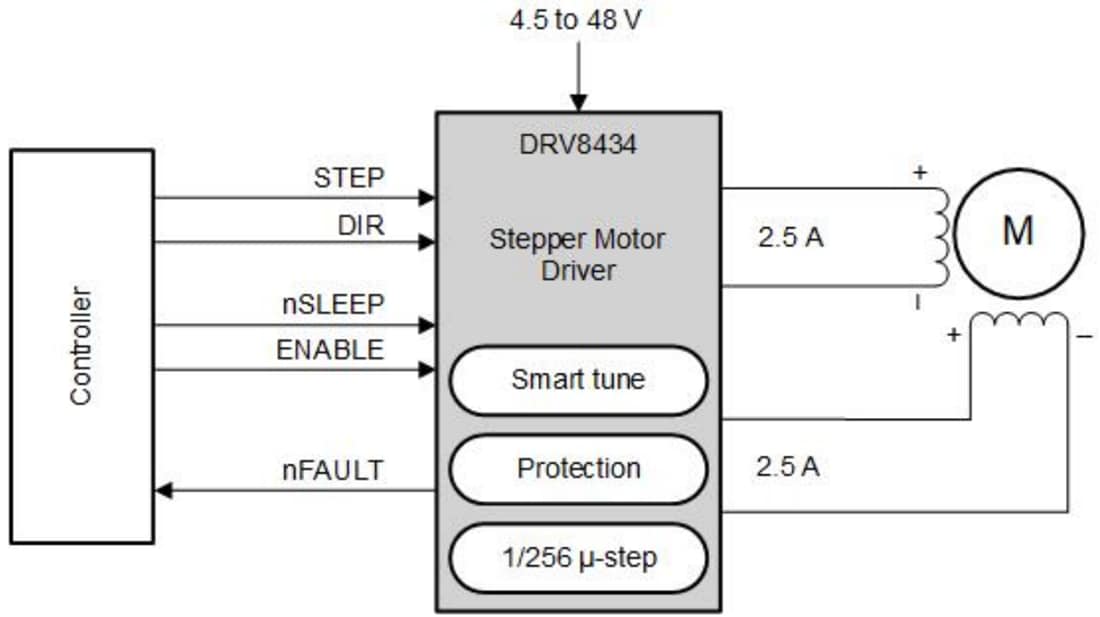

I driver per motori passo-passo DRV8434 di Texas Instruments sono progettati per applicazioni industriali e apparecchiature di consumo. I dispositivi sono completamente integrati e includono due driver a ponte H con MOSFET di potenza a canale N, un indicizzatore a micropasso e il rilevamento di corrente integrata. DRV8434 è in grado di fornire una corrente di uscita fino a 4 A di picco, 2,5 A a fondo scala o 1,8 A valore quadratico medio (rms) (in base al design della PCB). DRV8434 utilizza un'architettura di rilevamento di corrente interna per eliminare la necessità di due resistori di rilevamento di alimentazione esterna, consentendo di risparmiare sullo spazio della PCB e sul costo del sistema. Il dispositivo utilizza uno schema di regolazione della corrente PWM interno selezionabile tra le opzioni di decadimento Smart Tune, lento e misto. La tecnologia di decadimento Smart Tune si regola automaticamente per prestazioni ottimali di regolazione della corrente e compensa la variazione del motore e gli effetti di deterioramento.
