Texas Instruments Modulo di valutazione driver motore DRV8428EVM
Il modulo di valutazione (EVM) driver motore DRV8428EVM di Texas Instruments consente una facile valutazione di DRV8428. DRV8428 è una soluzione di driver motore integrata per motori passo-passo bipolari. Il dispositivo integra due ponti H MOSFET di potenza a canale N, sensori di corrente integrati e circuiti di regolazione, oltre a un indicizzatore a micropasso. I dispositivi DRV8428 di Texas Instruments possono essere alimentati con tensioni da 4,5 V a 33 V. Una semplice interfaccia di controllo STEP/DIR consente a un controller esterno di gestire le uscite. La modalità di decadimento può essere selezionata come schema di regolazione della corrente lento, misto, Smart Tune Ripple Control o Smart Tune Dynamic Decay.
Caratteristiche
- Intervallo di tensione di funzionamento da 4,5 V a 33 V
- Corrente di picco fino a 1 A
- Semplice interfaccia di ingresso STEP/DIR
- Rilevamento corrente integrato
- Tecnologia Smart Tune

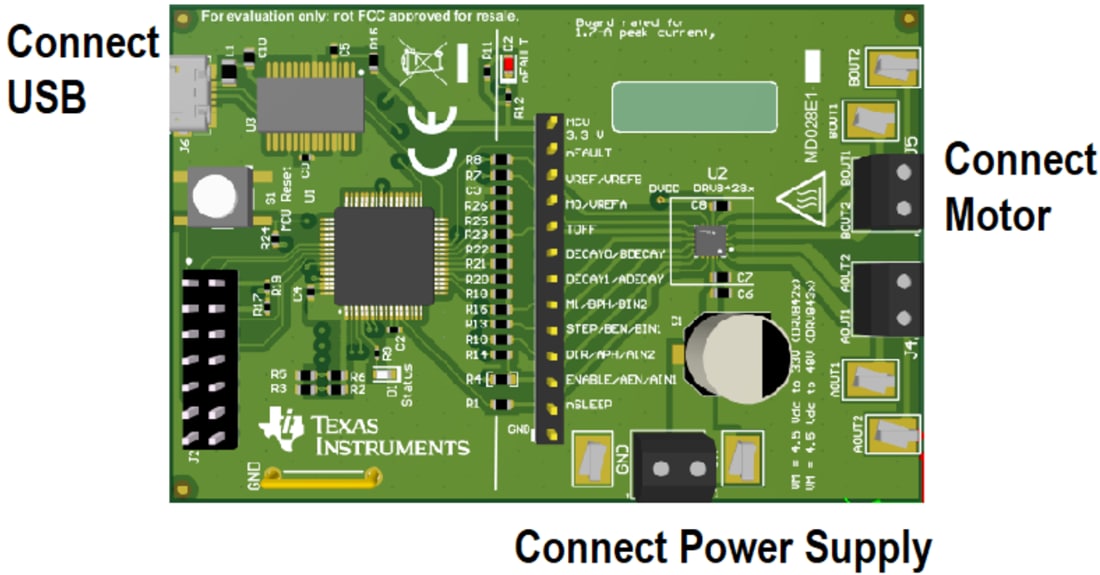

Collegamenti scheda
Prodotto correlato
Texas Instruments Driver per motori passo-passo DRV8428
In grado di pilotare fino a 1 A di corrente di uscita a fondo scala (a seconda del design della PCB).
Pubblicato: 2021-02-25
| Aggiornato: 2022-03-11
