Texas Instruments Modulo di valutazione DRV8376EVM
Il modulo di valutazione DRV8376EVM di Texas Instruments offre un circuito integrato per applicazioni di driver per motori trifase. Il dispositivo è dotato di una progettazione di stadio di potenza a singolo chip che consente agli utenti di azionare motori CC brushless da 4,5 V a 65 V.
La scheda basata sul microcontrollore TMS320F280049C implementa l'hardware del DRV8376 di TI e dispone di un software di riferimento che trasmette i segnali essenziali al DRV8376 per far girare un motore brushless trifase a corrente continua.
Il software GUIComposer consente agli utenti di programmare le impostazioni, di far girare il motore e di monitorare il sistema in caso di condizioni di guasto.
Caratteristiche
- Tensione di funzionamento da 4,5 V a 65 V (70 V assoluta massima)
- Capacità di corrente di uscita di picco di 4,5 A
- Regolatori AVDD e GVDD
- LED di alimentazione e guasto
- CSA integrati per la misurazione della corrente trifase sul lato bassa tensione
- Firmware trapezoidale con sensore C2000 (LAUNCHXL-F280049C) disponibile
Applicazioni
- Moduli motore brushless CC (BLDC)
- Motori HVAC
- Macchine da ufficio automatizzate
- Automazione industriale e robotica
- Motore antenna wireless
- Bancomat (ATM)
- Droni
Contenuto del kit
- DRV8376EVM
- Esonero di responsabilità EVM Leggimi
Driver per motori correlato
Texas Instruments Driver per motori trifase integrato FET DRV8376
Questo dispositivo fornisce un gate drive e uno stadio di potenza per la gestione di motori brushless-CC da 4,5 V a 65 V.
Kit
Texas Instruments LAUNCHXL-F280049C LaunchPad Development Kit
Low-cost evaluation and development tool for the Piccolo F28004x series (including InstaSPIN-FOC).

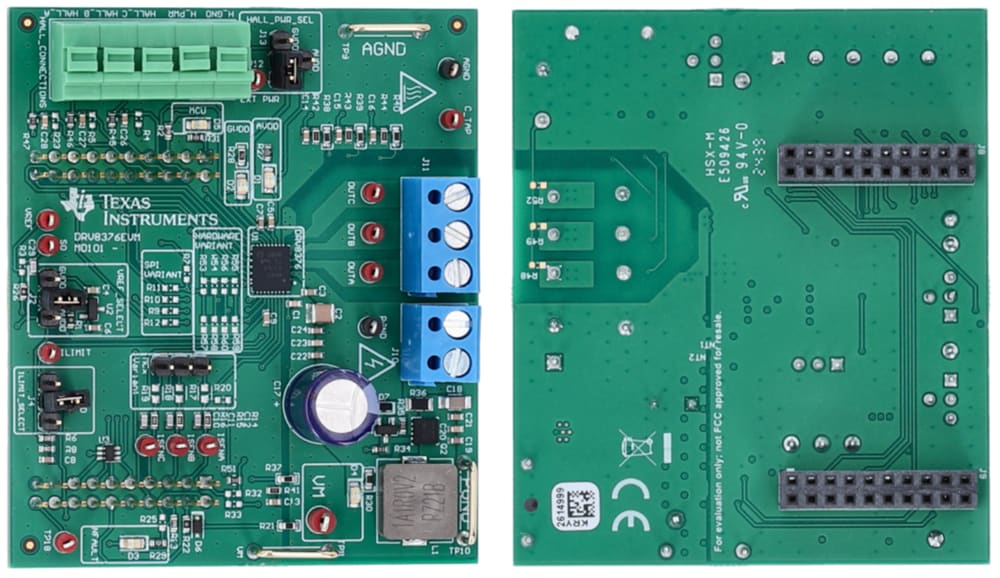

Layout
Schematico semplificato
Principali blocchi hardware
DRV8376EVM LaunchXL-F280049C connessione
Indicatori a LED
Pubblicato: 2025-05-23
| Aggiornato: 2025-06-03
