Texas Instruments Driver motore a ponte H a bassa tensione da 12 V, 2 A DRV8212
Il driver per motore a ponte H a bassa tensione da 12 V, 2 A DRV8212 di Texas Instruments fornisce interfacce di controllo PWM, PH/EN e a mezzo ponte, oltre a modalità di sospensione a bassa potenza. Il driver motore DRV8212 è integrato con quattro FET di potenza a canale N, un regolatore della pompa di carica e circuiti di protezione. L'architettura della pompa a tripla carica consente al dispositivo di funzionare fino a 1,65 V per supportare rail di alimentazione da 1,8 V e condizioni di batteria bassa. La pompa di carica integra tutti i condensatori per ridurre le dimensioni complessive della soluzione del driver motore su PCB e consente un ciclo utile del 100%.
DRV8212 di TI supporta diverse modalità di interfaccia di controllo, tra cui PWM (IN1/IN2), fase/abilitazione (PH/EN), mezzo ponte indipendente e mezzo ponte parallelo. Ciascuna interfaccia supporta una modalità di sospensione a bassa potenza per ottenere un assorbimento di corrente di riposo ultrabasso spegnendo la maggior parte dei circuiti interni. Il dispositivo fornisce fino a 4 A di corrente di uscita di picco e opera con una tensione di alimentazione da 1,65 V a 5,5 V.
DRV8212 dispone di robuste funzioni di protezione interne, tra cui blocco della sottotensione di alimentazione (UVLO), sovracorrente di uscita (OCP) e sovratemperatura (TSD) del dispositivo.
DRV8212 di Texas Instruments fa parte di una famiglia di dispositivi con opzioni pin-to-pin, RDS(on) scalabile e tensione di alimentazione per supportare vari carichi e rail di alimentazione con modifiche minime al progetto. Questa famiglia di dispositivi include DRV8210, DRV8210P, DRV8212, DRV8212P e DRV8220.
Caratteristiche
- Driver motore a ponte H a canale N
- Resistenza in conduzione MOSFET: HS + LS 280 mΩ
- Aziona un motore CC a spazzole bidirezionale
- Due motori CC a spazzole unidirezionali
- Un relè di blocco a bobina singola o doppia
- Solenoidi push-pull e bistabili
- Altri carichi resistivi, induttivi o LED
- Intervallo di tensione di alimentazione di funzionamento da 1,65 V a 11 V
- Alta capacità di corrente di uscita:
- Ponte completo: picco di 4 A
- Mezzo ponte: picco di 4 A per uscita
- Mezzo ponte parallelo: picco di 8 A
- Diverse interfacce per flessibilità e GPIO ridotto
- Interfaccia PWM standard (IN1/IN2)
- Supporta ingressi logici da 1,8V, 3,3V e 5V
- Modalità di sospensione a potenza ultrabassa
- <84,5 nA a VVM = 5 V, VVCC = 3,3 V, TJ = 25 °C
- Modalità di sospensione automatica temporizzata per ridurre GPIO
- Funzioni di protezione
- Blocco di sottotensione (UVLO)
- Protezione da sovracorrente (OCP)
- Arresto termico (TSD)
- Famiglia di dispositivi
Applicazioni
- Motore CC a spazzole, solenoide e azionamento relè
- Contatori acqua, gas ed elettricità
- Filtro taglia IR telecamera di rete IP
- Videocitofoni
- Videocamera per visione artificiale
- Chiusure intelligenti elettroniche
- Giocattoli elettronici e robotici
- Monitoraggio della pressione sanguigna
- Pompe di infusione
- Spazzolino elettrico
- Bellezza e cura del corpo
Modulo di valutazione associato
Texas Instruments Moduli di valutazione DRV821xEVM
Una soluzione completa per la valutazione dei driver per motori a ponte H DRV821x/8220.
Prodotti correlati
Texas Instruments Driver motore a ponte H DRV8212P
Offre controllo PWM con modalità di sospensione a bassa potenza, ottimizzato per sistemi con requisiti di corrente inferiori.

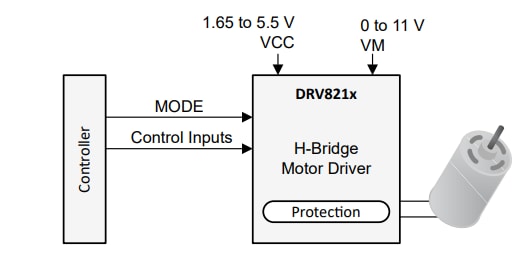

Schema semplificato
Diagramma a blocchi
