Texas Instruments DP83TC818S-Q1 IC Ethernet automotive

Il circuito integrato Ethernet per automotive DP83TC818S-Q1 di Texas Instruments è un Ethernet 100BASE-T1 preciso e sicuro con generazione di clock audio video Bridging (AVB). Questo circuito integrato Ethernet è conforme alla norma IEEE 802.3bw e Open Alliance (OA). Il circuito integrato DP83TC818S-Q1 fornisce tutte le funzioni del livello fisico necessarie per trasmettere e ricevere dati su cavi a doppino intrecciato singolo schermato/non schermato. Il circuito integrato DP83TC818S-Q1 integra la sicurezza di livello di linea IEEE 802.1AE con supporto all'autenticazione e alla crittografia opzionale per proteggere la comunicazione sulla rete. Questo dispositivo è qualificato AEC-Q100 per applicazioni per il settore automobilistico. Il circuito integrato DP83TC818S-Q1 è ideale per infotainment e cluster, audio/video AVB, elettronica e illuminazione della carrozzeria, modulo di controllo della carrozzeria, modulo di controllo della zona e telematica.

Il circuito integrato ethernet DP83TC818S-Q1 offre una classificazione di ingresso per filtrare i pacchetti indesiderati e supporti WAN MACsec per la sicurezza end-to-end. Questo circuito integrato è compatibile con i PHY 100BASE-T1 e 1000BASE-T1 di TI, consentendo la scalabilità della progettazione con una singola scheda per diverse velocità e funzionalità.

Caratteristiche

Generazione sincronizzata del clock audio:
- Generazione di clock I²S e TDMx SCLK/FSYNC
- Frequenze configurabili FSYNC, SCLK e MCLK
- Regolazione automatica della fase tramite decodifica CRF IEEE1722

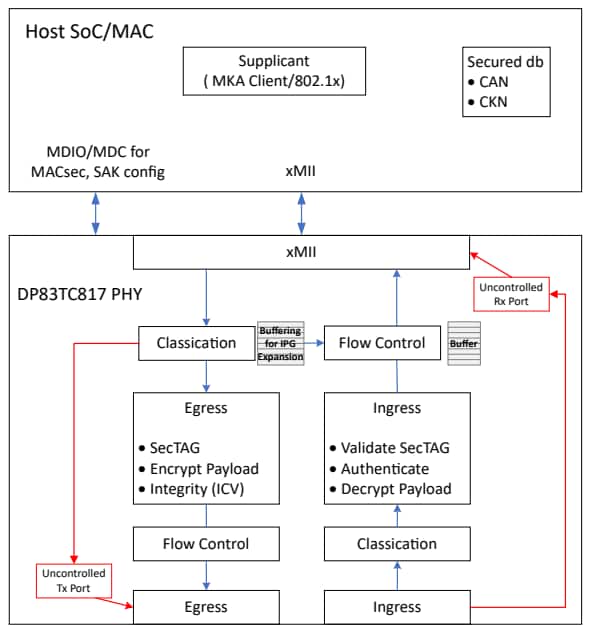

IEEE 802.1AE MACsec:
- Supporto integrato per l'espansione dei telai MACsec, il buffering e il controllo del flusso per gestire i frame ethernet IPG da 12 byte
- Autenticazione e crittografia alla velocità di linea
- Suite di cifratura GCM-AES-XPN-128/256 e GCMAES-128/256
- Canale sicuro totale 16 SAK che consente 8 SC Tx/Rx con supporto per il rollover automatico del SAK
- Classificazione di ingresso/uscita per Ethertype, VLAN e DMAC fino a 8 regole parallele
- Protezione contro la riproduzione delle finestre
Sincronizzazione temporale IEEE 802.1AS•
- Segnale 1pps altamente preciso <>
- Marcatura temporale precisa per i pacchetti PTP codificati MACsec
- Molteplici E/U per la cattura e l'innesco degli eventi
Prestazioni EMC robuste:
- Conformità EMC conforme alla norma IEC62228-5, OA
- Conforme a EMC SAE J2962-3
- Immunità DPI 39 dBm con asimmetria ±5%
- Emissioni radiate <4dbμv nelle="" bande="" gps="" e="">
- Emissioni della linea a striscia conforme alla classe II

Conforme alla TC-10:
- <18 μa="" corrente="" di="">
- Attivazione rapida dalla modalità di sospensione mantenendo la configurazione PHY durante la sospensione (opzionale)
Interfacce MAC:
- MII, RMII Master, RGMII e SGMII
Ingombro compatibile con il PHY 1000BASE-T1 di TI:
- Progettazione di una singola scheda per 100BASE-T1 e 1000BASE-T1 con la modifica necessaria della DiBa
Kit strumento diagnostico
- Indicazione della qualità del segnale (SQI) e riflettometria nel dominio temporale (TDR)
- Sensori di tensione, temperatura e ESD
- Il monitor PPM fornisce la deriva del clock ppm esterna (con una precisione fino a ±100 ppb)
Qualificato AEC-Q100 per applicazioni per il settore automobilistico:
- Intervallo di temperatura da -40 °C a 125 °C, grado 1
- Livello ESD ±8 kV CD IEC61000-4-2 4 MDI

Applicazioni

Infotainment e cluster
- Audio/video AVB
Elettronica e illuminazione del corpo:
- Modulo di controllo della carrozzeria
- Modulo di controllo di zona
Telematica.
