Texas Instruments Modulo di valutazione DP83TC813EVM-MC
Il modulo di valutazione DP83TC813EVM-MC di Texas Instruments è conforme a IEEE 802.3bw e progettato per supportare una velocità di 100 Mbps. Il DP83TC813EVM-MC fornisce un MSP430F5528 integrato per l'uso con lo strumento di interfaccia grafica utente USB2MDIO. Inoltre, il modulo di valutazione DP83TC813EVM-MC di TI comprende il supporto DP83867 per rame (100BASE-TX) che utilizza l'interfaccia MAC RGMII.
Caratteristiche
- Convertitore di media per ethernet industriale a singola coppia
- Interfaccia RGMII
- MSP430F5528 integrato con USB-2-MDIO per accesso al registro
- Dimostrazione TC10
- Alimentazione VDDMAC per guide di alimentazione opzionali sull'interfaccia MAC
Prodotti correlati
Texas Instruments MSP430F5528 / MSP430F5529 Microcontrollers
Integrated USB and PHY supporting USB 2.0, 12-bit ADC, and more.
Texas Instruments PHY Gigabit Ethernet DP83867
Ripetitore per lo strato fisico robusto, a bassa potenza e completo di ogni funzionalità, con substrati PMD integrati.
Layout

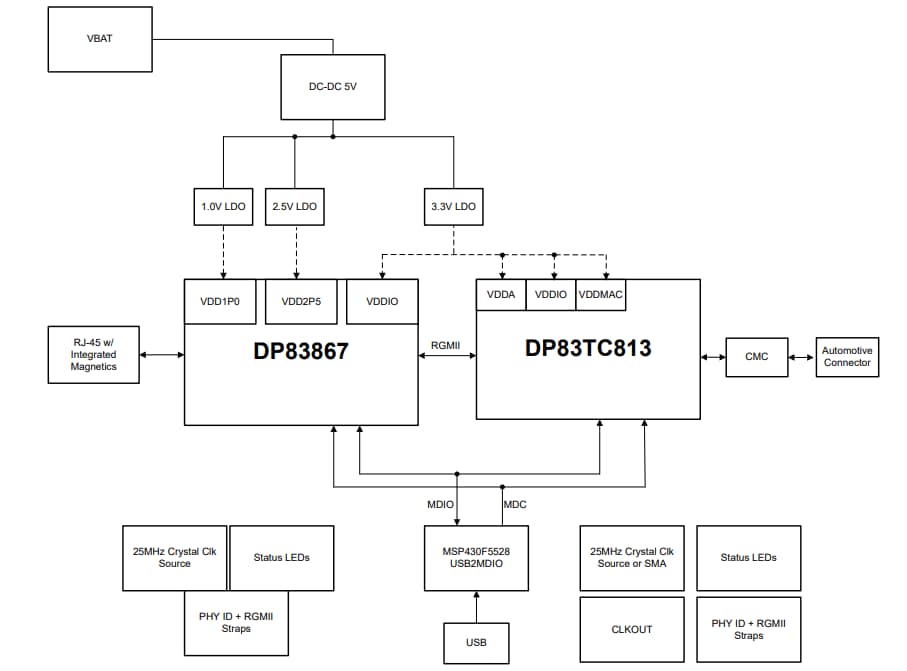

Diagramma a blocchi
Pubblicato: 2022-05-31
| Aggiornato: 2025-03-06
