Texas Instruments Modulo di valutazione (EVM) DLP DLPC7540EVM

Il modulo di valutazione (EVM) DLP DLPC7540EVM di Texas Instruments offre un progetto di riferimento per consentire uno sviluppo più rapido per gli utenti dei chip DLPC7540. Se combinato con DLP471TEEVM o DLP650TEEVM, l'utente può accelerare il tempo di prototipazione di un sistema UHD DLP 4K. DLPC7540EVM fornisce una soluzione per l'azionamento dei dispositivi a microspecchi digitali (DMD) standard UHD da 0,47 pollici 4K o 0,65 pollici 4K, consentendo al tempo stesso i test con il sistema front-end di interfaccia Vx1 incluso. La combinazione di DLPC7540EVM di Texas Instruments con DLP471TEEVM o DLP650TEEVM consente la visualizzazione di SPLASH, modelli di test o video dalla sorgente HDMI sul DMD.

Caratteristiche

Supporta fino a 4K UHD a 60 Hz
Supporta fino a 1080p a 240 Hz (2D) e 120 Hz (3D)
Supporta illuminazioni LED, laser RGB e laser fosforo

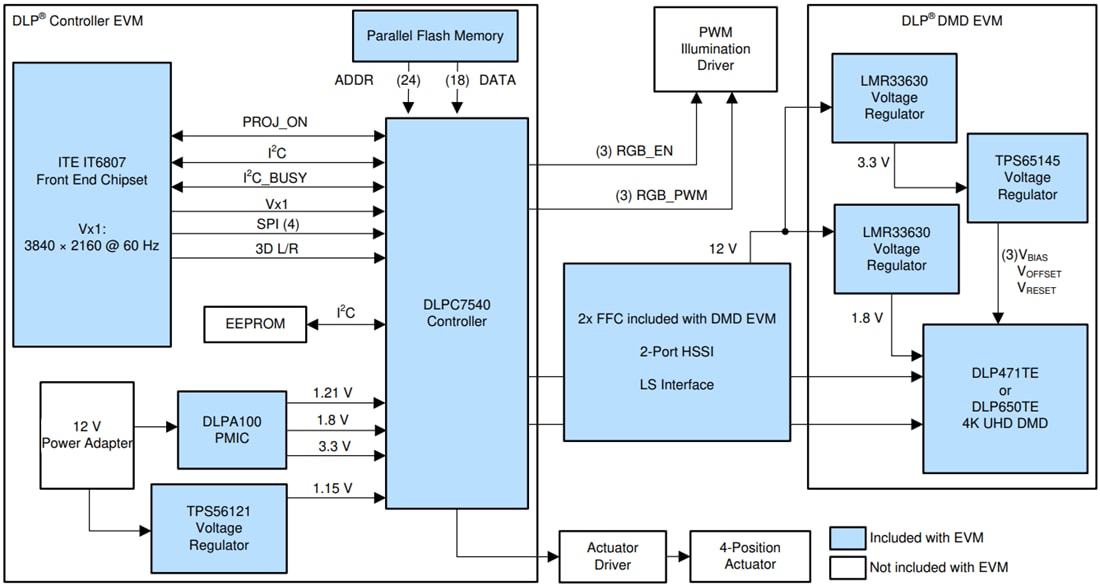

Componenti principali di DLPC7540EVM

• Un controller DLPC7540
• Tre chip per driver di motore e gestione dell'alimentazione DLPA100
• Un front-end Vx1 in grado di elaborare ingressi fino a 4 K a 60 Hz con un clock pixel di 600 MHz

Apparecchiature necessarie

Alimentazione - necessaria per il funzionamento di valutazione (non inclusa)
- Tensione nominale: 12 V CC -5%/+10%
- Corrente di uscita massima: 7 A
- Dimensioni connettore CC
  - Diametro interno: 2,5 mm
  - Diametro esterno: 5,5 mm
- Albero: 9,5 mm femmina, centro positivo
- Livello di efficienza: V
