Texas Instruments Modulo di valutazione DEM-OPA-DTK-EVM
Il modulo di valutazione DEM-OPA-DTK-EVM di Texas Instruments è un dispositivo dimostrativo che facilita i progettisti nella valutazione del funzionamento e delle prestazioni degli amplificatori operazionali ad alta velocità e ampia larghezza di banda. La scheda PC DEM-OPA-DTK-EVM non è popolata ed è compatibile con amplificatori a canale singolo in package SON (DTK e DRG) a 8 pin. Il modulo di valutazione DEM-OPA-DTK-EVM TI offre massima flessibilità e facilità d'uso, adattandosi ad amplificatori in diverse configurazioni.
Caratteristiche
- Include resistori di terminazione opzionali su ingressi e uscite per un facile utilizzo con apparecchiature di prova da 50 Ω
- Componenti di rete di feedback per configurazioni di inversione e di non inversione
- Configurabile per il funzionamento ad alimentazione singola o divisa
- Ingombri standard SMA per connessioni del segnale di ingresso e uscita
- Layout ottimizzato ad alta velocità per ridurre gli effetti parassiti

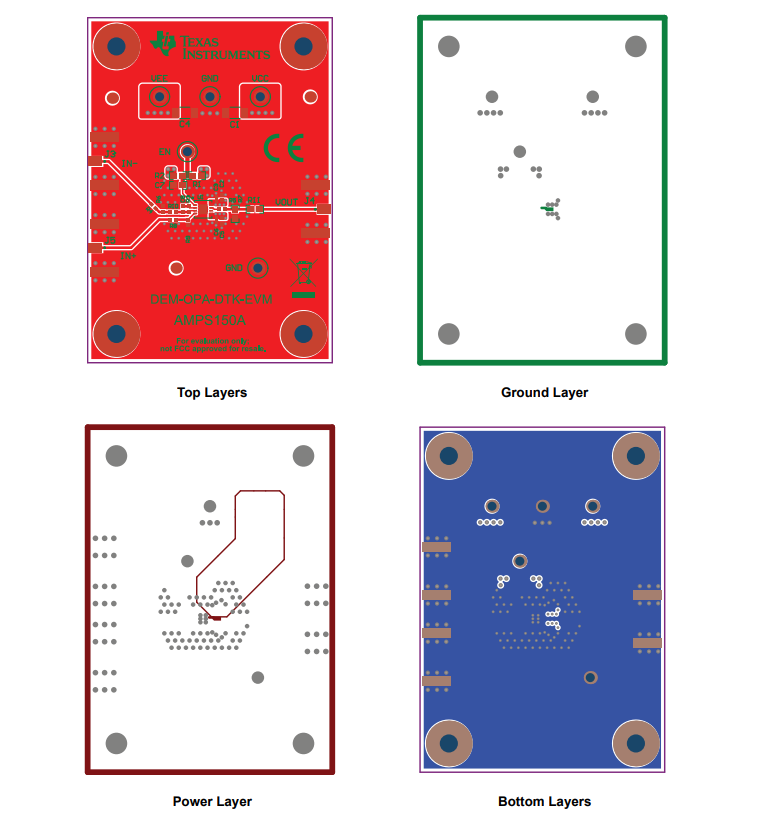

Layout della PCB
