Texas Instruments Stadio di potenza NexFET™ buck sincrono CSD96415

Lo stadio di potenza NexFET™ buck sincrono CSD96415 di Texas Instruments è un design altamente ottimizzato per l'uso con un convertitore buck sincrono ad alta potenza e alta densità. Questo prodotto integra il CI del driver e i MOSFET di potenza per completare la funzione di commutazione dello stadio di potenza. Questa combinazione produce una capacità di commutazione a corrente elevata, alta efficienza e alta velocità in un piccolo package di struttura da 5 mm × 6 mm. Integra inoltre il rilevamento di corrente accurato e la funzionalità di rilevamento della temperatura per migliorare la precisione e semplificare la progettazione del sistema. Inoltre, l'ingombro PCB CSD96415 di Texas Instruments è stato ottimizzato per contribuire a ridurre i tempi di progettazione e semplificare il completamento della progettazione complessiva del sistema.

Caratteristiche

  • Corrente nominale di picco: 80 A
  • FET a monte e a valle nominale da 16 V VIN, 25 V
  • Efficienza di picco (FSW = 600 kHz, LOUT = 150 nH) di oltre il 94%
  • Funzionamento ad alta frequenza (fino a 1,75 MHz)
  • Rilevamento di corrente bidirezionale compensata in temperatura
  • Uscita di temperatura analogica
  • Monitoraggio dei guasti
  • Compatibile con segnale PWM da 3,3 V e 5 V
  • Ingresso PWM a tre stati
  • Interruttore di bootstrap integrato
  • Tempi morti ottimizzati per la protezione da sovracorrente
  • Imballaggio
    • Alta densità, QFN 5 mm × 6 mm
    • Induttanza ultrabassa
    • Ingombro PCB ottimizzato per il sistema
    • Raffreddamento superiore termicamente avanzato
    • Placcatura dei terminali senza piombo, conforme a RoHS
    • Privo di alogeni
    • Disponibile in bobine da 7 pollici e 13 pollici

Applicazioni

  • Convertitori buck sincroni multifase
  • Applicazioni ad alta frequenza
  • Applicazioni a duty cycle basso e a corrente elevata
  • Convertitori CC-CC a punto di carico (POL)
  • Schede di memoria e schede grafiche
  • Convertitori buck sincroni V-Core desktop e server

Applicazione semplificata

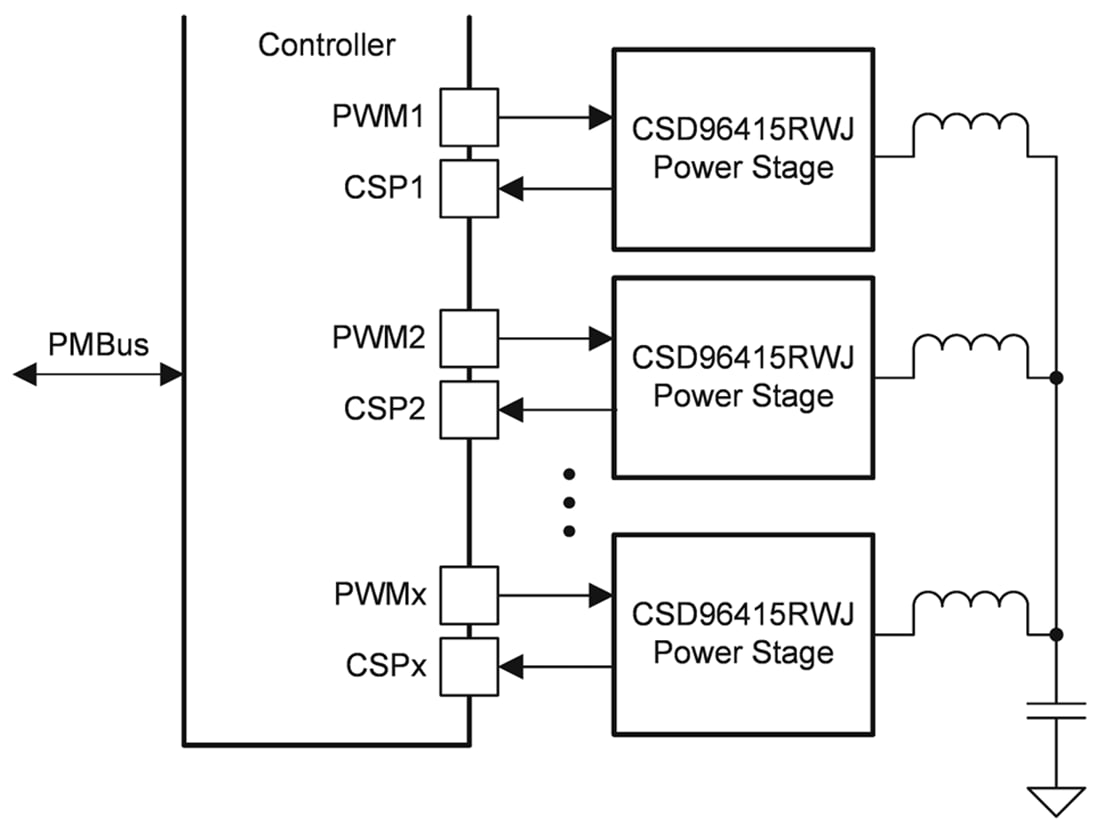

Schema di circuito di applicazione - Texas Instruments Stadio di potenza NexFET™ buck sincrono CSD96415
Pubblicato: 2023-03-06 | Aggiornato: 2023-04-06
