Texas Instruments Buffer di clock CDCDB803 8 output per PCIe® Gen 1 - 5
Il buffer di clock CDCDB803 8 output di Texas Instruments per PCIe® Gen 1 a Gen 5 è un buffer di clock conforme a DB800ZL che distribuisce il clock di riferimento per le interfacce PCIe Gen 1-5, interconnessione QuickPath (QPI), UPI, SAS e SATA. L’interfaccia SMBus e gli otto pin di abilitazione di uscita consentono la configurazione e il controllo di tutte e otto le uscite individualmente.
Il TI CDCDB803 è un buffer derivato DB800ZL che soddisfa o supera i parametri di sistema nella specifica DB800ZL. Inoltre, il buffer soddisfa o supera i parametri della specifica DB2000Q.
Il buffer di clock CDCDB803 è alloggiato in un package VQFN a 48 pin 6 mm × 6 mm.
Caratteristiche
- 8 uscite LP-HCSL con terminazioni di uscita differenziali programmabili da 85 Ω (predefinite) o 100 Ω integrate
- 8 controlli di abilitazione dell’uscita hardware (OE#)
- Jitter di fase additivo dopo il filtro PCIE Gen5 di < 25 fs, RMS (massimo)
- Jitter di fase additivo dopo il filtro DB2000Q di < 38 fs, RMS (massimo)
- Supporta le architetture di clock comune (CC) e di riferimento individuale (IR) Gen 4 e Gen 5 PCIe
- Compatibile con spettro distribuito
- Sfasamento uscita-uscita < 50 ps
- Ritardo ingresso-uscita <3 ns
- Ingresso a sicurezza intrinseca
- Controllo velocità di risposta in uscita programmabile
- 9 indirizzi SMBus selezionabili
- Tensioni di alimentazione con nucleo 3,3 V e IO
- Modalità a bassa potenza controllata da hardware (PD#)
- Consumo di corrente di 72 mA massimo
- 6 mm × 6 mm, 48 pin VQFN package
Applicazioni
- Microserver e tower server
- Scheda storage area network e host bus adapter
- Archiviazione collegata alla rete
- Acceleratore hardware
- Server rack

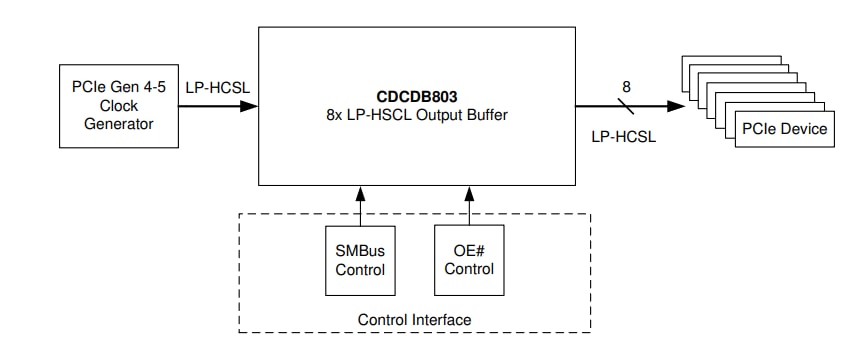

Diagramma di sistema
Diagramma a blocchi funzionale
Strumento di sviluppo correlato
Texas Instruments Modulo di valutazione buffer di clock CDCDB800EVM
Per la valutazione del CDCDB800, un buffer di clock a 8 uscite LP-HCSL, conforme a DB800ZL.
Pubblicato: 2021-10-08
| Aggiornato: 2023-12-18
