Texas Instruments MCU BMS wireless per il settore automobilistico SimpleLink™ CC2662R-Q1
I sistemi di gestione della batteria (BMS) MCU wireless per il settore automobilistico CC2662R-Q1 SimpleLink™ di Texas Instruments sono una soluzione ad alte prestazioni per i BMS wireless dei veicoli elettrici (EV), con un concetto di sicurezza funzionale valutato in modo indipendente.I Grazie al protocollo wireless avanzato, la soluzione BMS wireless di TI’s dimostra come i progettisti di veicoli possano eliminare i cablaggi pesanti, costosi e soggetti a manutenzione, migliorando l'affidabilità e l'efficienza dei veicoli elettrici in tutto il mondo. Utilizzando un nuovo protocollo wireless, sviluppato appositamente per il caso d'uso del BMS wireless, il concetto di sicurezza funzionale del BMS wireless di TI’ ha risolto il problema del rilevamento degli errori di comunicazione e della sicurezza. Il protocollo proprietario tramite l'MCU wireless CC2662R-Q1 consente uno scambio di dati robusto e scalabile tra un processore di sistema host e il monitor e bilanciatore di batterie BQ79616-Q1 .
Il protocollo wireless di TI per il BMS tramite l'MCU wireless CC2662R-Q1 offre un'elevata disponibilità di rete superiore al 99,999% e un riavvio di rete della massima disponibilità di 300 ms . Le fasce orarie dedicate, che offrono un elevato rendimento funzionale e una bassa latenza, proteggono i dati dalla perdita o dalla corruzione, consentendo a più celle della batteria di inviare i dati relativi a tensione e temperatura all'MCU principale con una precisione di ±2 mV e un tasso di errore del package di rete inferiore a 10-7. Il sistema è progettato per supportare fino a 100 nodi con la latenza più bassa del settore, inferiore a 2 ms per nodo, e misurazioni sincronizzate nel tempo su ogni nodo. L'MCU wireless CC2662R-Q1 isola le singole unità di monitoraggio delle celle, eliminando la necessità e il costo dei componenti di isolamento a catena.
Caratteristiche
- Certificazione AEC-Q100 con i seguenti risultati
- Grado di temperatura del dispositivo 2 con un intervallo di temperatura di funzionamento ambiente da -40 °C a +105 °C
- Classificazione ESD HBM del dispositivo di livello 2
- Classificazione CDM ESD del dispositivo livello C3
- Microcontroller:
- Potente processore 48 MHz Arm® Cortex®-M4F
- Punteggio EEMBC CoreMark® di 148
- Velocità di clock fino a 48 MHz
- 352 KB di Flash programmabile di sistema
- 256 KB di ROM per i protocolli e le funzioni di libreria
- 8 KB di SRAM della cache
- 80 KB di SRAM a bassissima perdita protetta da parità per garantire un funzionamento ad alta affidabilità.
- Debug cJTAG e JTAG a 2 pin
- Supporta l'aggiornamento over-the-air (OTA)
- Sezione Radio
- Il ricetrasmettitore RF da 2,4 GHz è compatibile con il protocollo BMS wireless di TI.
- Potenza di uscita fino a +5 dBm con compensazione della temperatura
- Adatto ai sistemi che mirano alla conformità con le normative mondiali sulle radiofrequenze.
- EN 300 328 (Europa)
- EN 300 440 Categoria 2 (Europa)
- FCC CFR47 Parte 15 (USA)
- ARIB STD-T66 (Giappone)
- A bassa potenza
- Portata di tensione di alimentazione da 1,8 V a 3,63 V
- RX in modalità attiva: 6,9 mA
- TX in modalità attiva: 7,3 mA a 0 dBm
- TX in modalità attiva: 9,6 mA a 5 dBm
- MCU in modalità attiva: 3,4 mA (71µA/MHz) a 48 MHz (CoreMark)
- Controller del sensore, modalità a basso consumo, 2 MHz, esecuzione di un ciclo infinito di 31,9 µA
- Controller del sensore, modalità attiva, 24 MHz, esecuzione del ciclo infinito di 808,5 µA
- Standby 0,94 µA (RTC attivo, 80 KB RAM e conservazione della CPU)
- 150nA di spegnimento (risveglio su eventi esterni)
- Periferiche
- 31 GPIO, le periferiche digitali possono essere indirizzate a qualsiasi GPIO.
- Timer generici 4 a 32 bit o 8 a 16 bit
- ADC a 12 bit, 200k campioni/s, 8 canali
- 2 comparatori con DAC di riferimento interno (1 a tempo continuo, 1 a bassissimo consumo)
- Sorgente di corrente programmabile
- 2 UART
- 2 SSI (SPI, MICROWIRE, TI)
- I2C
- I2S
- Orologio in tempo reale (RTC)
- Acceleratore crittografico AES 128-bit e 256-bit
- Acceleratore hardware a chiave pubblica ECC e RSA
- Acceleratore SHA2 (suite completa fino a SHA-512)
- Generatore di veri numeri casuali (TRNG)
- Rilevamento capacitivo, fino a 8 canali
- Temperatura integrata e controllo della batteria
- Sistema esterno, convertitore CC/CC buck on-chip
- Controller del sensore a bassissimo consumo con 4 KB di SRAM
- Funzionamento indipendente dalla CPU del sistema
- Campiona, memorizza ed elabora i dati del sensore
- Riattivazione rapida per funzionamento a bassa potenza
- TI-RTOS in ROM
- Package VQFN48 7 mm x 7 mm con fianchi bagnabili, conforme a RoHS
Applicazioni
- Sistemi di gestione della batteria (BMS) wireless per il settore automobilistico
- Sostituzione del cavo

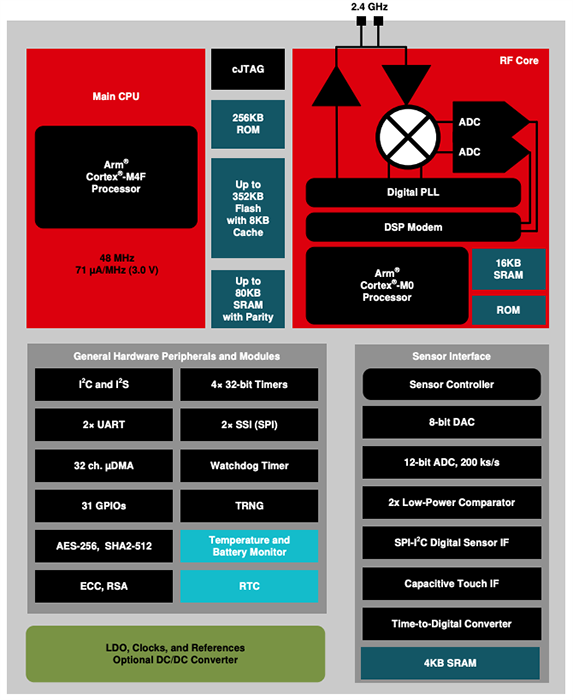

Schema a blocchi
