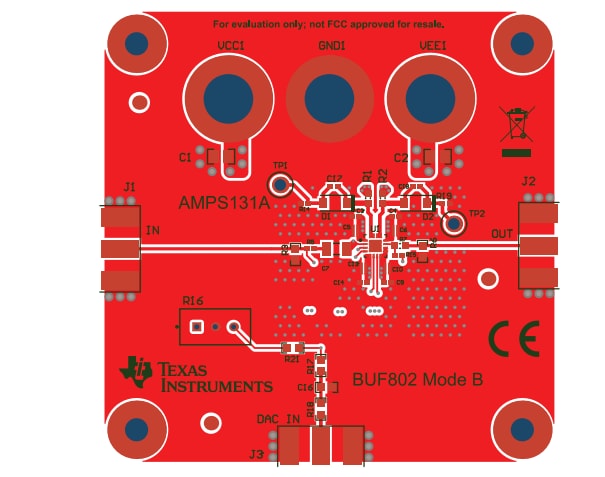

Texas Instruments Modulo di valutazione BUF802RGTEVM
Il modulo di valutazione BUF802RGTEVM di Texas Instruments è progettato per dimostrare in modo rapido e semplice il buffer BUF802. Il dispositivo BUF802 è un buffer a guadagno unitario ad anello aperto con uno stadio di ingresso JFET che offre buffer a basso rumore e alta impedenza per sistemi di acquisizione dati ad alta frequenza.
Il modulo di valutazione BUF802RGTEVM TI consente la configurazione di un anello composito con un amplificatore di precisione o solo il Buffer BUF802. Il BUF802RGTEVM è dotato di alimentazioni singole o separate e di footprint per connettori SMA in tutti gli ingressi e le uscite analogici. Inoltre, il layout è ottimizzato per ridurre l'accoppiamento parassita e fornire la migliore fedeltà del segnale in frequenza.
Caratteristiche
- Configurabile come dispositivo autonomo o come loop composito con un amplificatore di precisione
- Opzione per il potenziometro di regolazione dell'offset del percorso composito a bassa frequenza
- Layout configurato per ridurre al minimo l'accoppiamento parassita
- Connettori SMA di facile utilizzo per tutti i segnali di ingresso e uscita
Panoramica
Prodotto correlato
Texas Instruments Amplificatore operazionale ad alta velocità BUF802-TI
Buffer a guadagno unitario ad anello aperto con stadio di ingresso JFET che offre buffer a basso rumore e alta impedenza.
Pubblicato: 2021-07-14
| Aggiornato: 2025-03-05
