Texas Instruments Modulo di valutazione (EVM) bq76942EVM

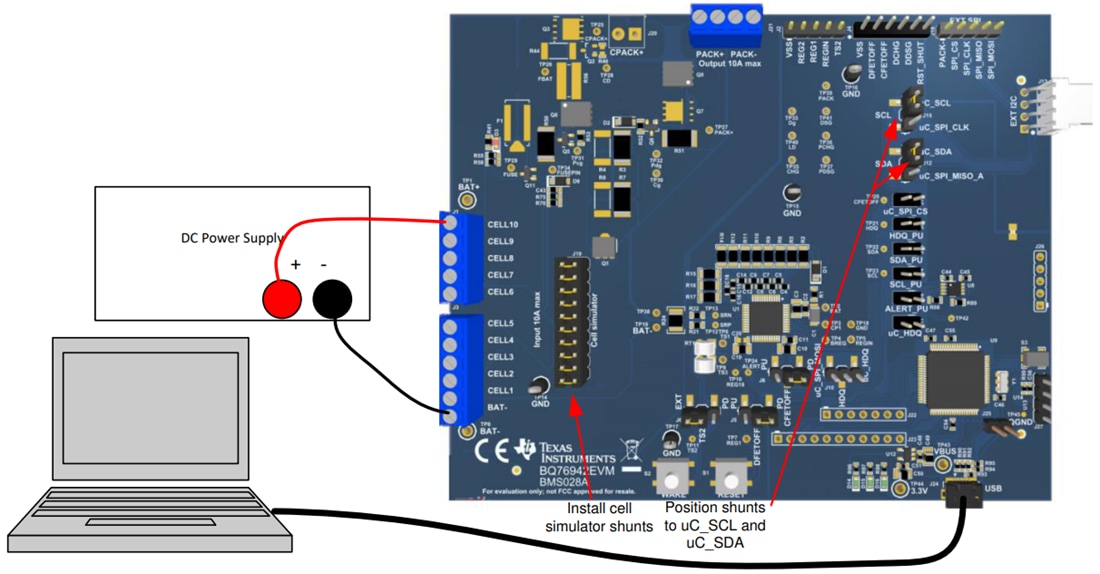

Il modulo di valutazione (EVM) bq76942EVM di Texas Instruments è un sistema di valutazione completo per il circuito integrato di monitoraggio della batteria agli ioni di litio bq76942, da 3-cell a 10-cell. Il modulo di valutazione consiste in un modulo di circuito bq76942 utilizzato per valutare la funzione di monitoraggio bq76942. Il modulo del circuito include un circuito integrato (CI) bq76942 di Texas Instruments, un resistore di rilevamento, termistori, FET di alimentazione e tutti gli altri componenti integrati. Il modulo è composto da tutti gli elementi necessari per proteggere le celle da sovraccarico, sovrascarica, cortocircuito, sovracorrente, sovratemperatura e sottotemperatura in un pacco batteria agli ioni di litio o ai polimeri di litio con celle della serie 10. Il modulo del circuito si collega direttamente alle celle di una batteria o può essere collegato a un alimentatore e alle resistenze del simulatore di celle incluso. Il modulo di valutazione dispone di un'interfaccia integrata o di una scheda di interfaccia esterna compatibile e di un software di interfaccia utente grafica (GUI) per PC basato su Microsoft® Windows®. Questo software consente all'utente di visualizzare i registri del dispositivo, valutare la tensione, la corrente e l'accuratezza della temperatura, eseguire la calibrazione, regolare i limiti di protezione e attivare le uscite di controllo FET.
