Texas Instruments Modulo di valutazione (EVM) del monitor bq75614EVM-021

bq75614EVM-021 di Texas Instruments è dotato di misurazione di precisione e comunicazione sincrona per consentire a un master controller di eseguire una stima dello stato di carica (SOC) e dello stato di salute (SOH). Le tensioni di cella altamente accurate e un tempo di campionamento rapido per l'intero gruppo batteria consentono un funzionamento più efficiente dei moduli batteria e calcoli SOC e SOH più accurati. La comunicazione con monitor BQ79616EVM-021 impilati avviene tramite un bus differenziale daisy chain isolato. Per il BQ75614EVM-021 autonomo, SOC e SOH sono ulteriormente assistiti da un ADC di rilevamento di corrente integrato.

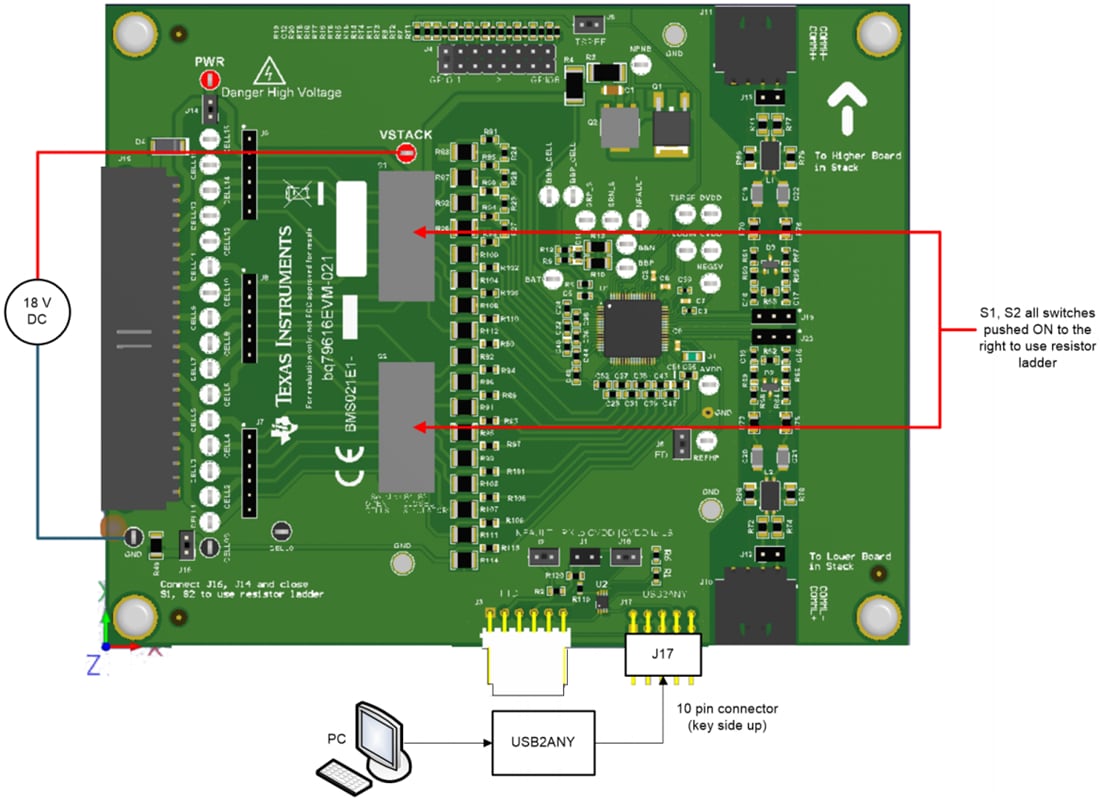

È possibile controllare un modulo di valutazione singolo o più moduli di valutazione impilati utilizzando una GUI su PC. La comunicazione tra il PC e il dispositivo di base in uno stack di BQ79616EVM-021 (o un singolo dispositivo BQ75614EVM-021 autonomo) avviene tramite un'interfaccia UART USB2ANY. Per uno stack di dispositivi BQ79616EVM, la comunicazione tra tutti gli altri moduli di valutazione dello stack avviene tramite il bus di comunicazione differenziale daisy chain isolato. La GUI del PC consente la configurazione dei moduli di valutazione per monitorare celle e altri canali di dati analogici, controllare il bilanciamento e i dettagli di eventuali guasti.
