Texas Instruments Modulo di valutazione (EVM) bq25300EVM/bq25303JEVM
Il modulo di valutazione (EVM) bq25300EVM/bq25303JEVM di Texas Instruments è utilizzato per valutare i dispositivi bq2530x. bq2530x è un caricabatterie buck a modalità di commutazione sincrono, autonomo e altamente integrato da 17 V, 1,2 MHz, 1 cella, 3 A. Il modulo di valutazione è un modulo completo per valutare un caricabatterie buck sincrono, autonomo e integrato che utilizza bq25300, bq25302 o bq25303J di Texas Instruments.
Caratteristiche
- Caricabatterie buck sincrono a commutazione da 1,2 MHz, ad alta efficienza
- Ingresso singolo per supportare adattatori di ingresso USB
- Gestione dinamica dell'alimentazione di tensione di ingresso (VINDPM)
- Bassa corrente di dispersione della batteria, 1 µA con adattatore scollegato
- Supporta corrente di carica da 300 mA a 3 A
Apparecchiature necessarie
- Alimentazione n. 1 (PS1)
- È necessaria un'alimentazione in grado di fornire 5 V a 3 A
- Anche se questa parte è in grado di gestire tensioni e corrente maggiori, non è necessario per questa procedura
- Alimentatore n. 2 (PS2)
- È necessaria un'alimentazione in grado di fornire 5 V a 1 A
- Carico n. 1
- Alimentazione a 4 quadranti, tensione costante < 4,5 V
- Un carico "Kepco", BOP, 20-5M, CC da 0 a ±20 V, da 0 a ±5 A (o superiore)
- Opzione alternativa: a 0–20 V/0–5 A, > 30 W CC di carico elettronico impostato in modalità di carico di tensione costante
- Metri
- (4x) multimetri "Fluke 75" (equivalente o superiore)

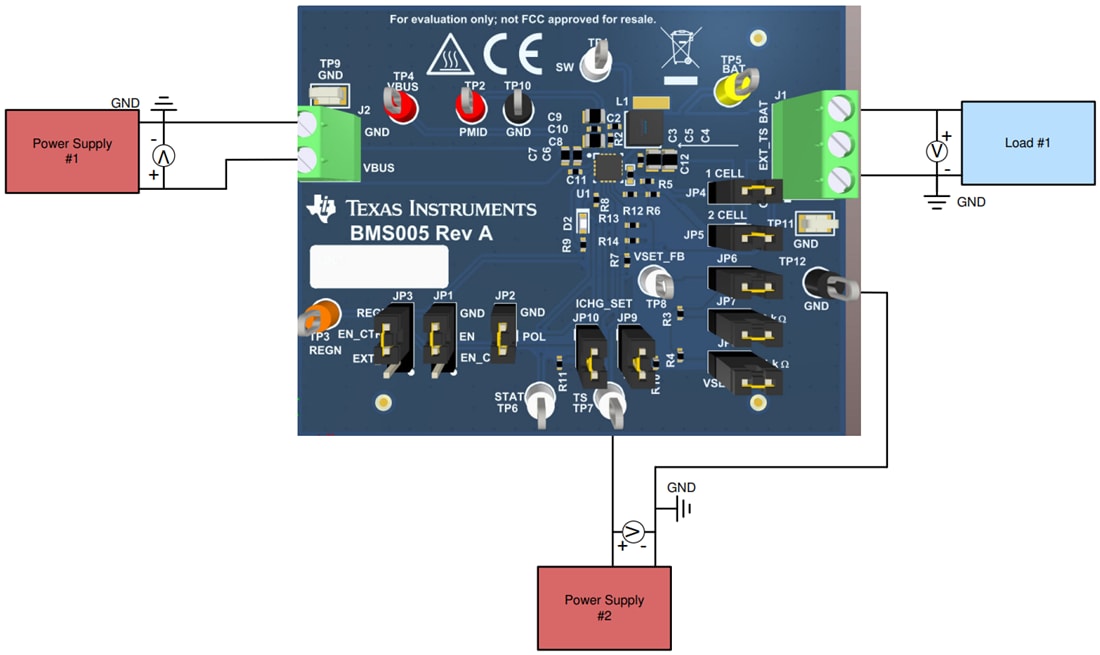

Configurazione di test
Prodotti correlati
Texas Instruments Caricabatterie a commutazione bq25300
Caricabatterie a commutazione autonomo per batterie agli ioni di litio e ai polimeri di litio a 1 cella e per batterie LiFePO4.
Texas Instruments bq25302 Caricabatteria Buck a cella singola
Caricabatterie a commutazione indipendente per batterie agli ioni di litio e ai polimeri di litio a cella singola.
