Texas Instruments Caricabatterie lineare a 1 cella indipendente BQ25175
Il caricabatterie lineare da 800 mA a 1 cella indipendente BQ25175 di Texas Instruments presenta un design integrato ideale per batterie agli ioni di litio e ai polimeri di litio a 1 cella. Il BQ25175 offre una singola uscita di potenza che carica la batteria. È possibile collegare un carico del sistema in parallelo con la batteria, a patto che il carico medio del sistema non impedisca alla batteria di caricarsi completamente durante la durata del temporizzatore di sicurezza. Quando il carico del sistema viene posizionato in parallelo con la batteria, la corrente di carica viene condivisa tra il sistema e la batteria.
Il caricabatterie lineare da 800 mA a 1 cella indipendente BQ25175 TI supporta tre fasi per caricare una batteria agli ioni di litio/polimeri di litio, compresa una precarica per recuperare una batteria completamente scarica, una corrente costante a carica rapida per alimentare la maggior parte della carica e la regolazione della tensione per raggiungere la piena capacità. Un circuito di controllo interno monitora la temperatura di giunzione dei CI e riduce la corrente di carica se viene superata la soglia di temperatura interna, TREG.
Le funzioni della fase di potenza e del rilevamento della corrente del caricatore sono fornite nel BQ25175. La funzione caricatore presenta circuiti di regolazione della corrente e della tensione ad alta precisione, display dello stato di carica e terminazione automatica della carica. La corrente di carica rapida è programmabile tramite un resistore esterno. Le soglie di corrente di precarica e terminazione tracciano anche l'impostazione della corrente di carica rapida.
Caratteristiche
- Tensione di ingresso che tollera fino a 30 V
- Modalità di sospensione automatica per basso consumo energetico
- Corrente di dispersione batteria: 350 nA
- Corrente di dispersione di ingresso di 80 µA quando il caricamento è disabilitato
- Supporta ioni di litio a 1 cella e polimeri di litio
- Tensione di regolazione della batteria fissa: 4,35 V
- Funzionamento programmabile con resistore esterno
- ISET per impostare la corrente di carica da 10 mA a 800 mA
- Protezione da guasti termici integrata
- Protezione da sovratensione in ingresso: 6,6 V
- Protezione da sovracorrente: 1000 mA
- Regolazione termica: 125 °C; protezione da arresto termico: 150 °C
- Protezione da corto circuito in uscita
- Protezione corto/aperto per pin ISET
- Funzionalità di carica
- Corrente di precarica del 20% di ISET
- Corrente di terminazione 10% di ISET
- Ingresso termistore NTC per monitorare la temperatura della batteria
- Caricamento a freddo e a caldo disabilitato
- Ricarica a temperatura fredda al 20% di ISET
- Pin TS per il controllo della funzione di ricarica
- Uscita open-drain per indicazione di stato e guasto
- Alta precisione
- Precisione della tensione di carica: ±0,5%
- Precisione della corrente di carica: ±10%
Applicazioni
- Tracker intelligenti
- Cuffie True Wireless
- Telecomando intelligente
- Pulsossimetro
- Monitoraggio glucosio nel sangue
Modulo di valutazione associato
Texas Instruments Modulo di valutazione (EVM) del caricatore bq25175EVM
Valutare e testare le varie modalità di funzionamento del bq25175, un caricabatterie agli ioni di litio/polimeri di litio.

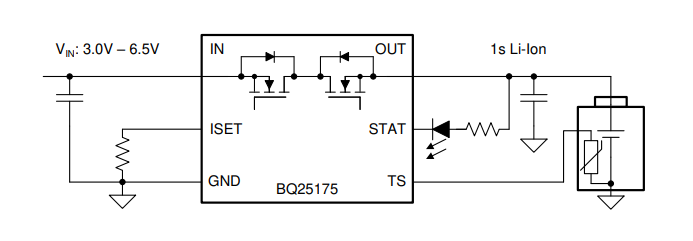

Schema semplificato
