Texas Instruments Caricabatterie lineare a 1 cella bq25157

Il caricabatterie lineare a 1 cella bq25157 di Texas Instruments è un CI di gestione della carica della batteria altamente integrato che include le funzioni più comuni per dispositivi medici indossabili, portatili e di piccole dimensioni. Queste funzioni includono un caricabatterie, una guida di tensione di uscita regolata per l'alimentazione del sistema, ADC per il monitoraggio della batteria e del sistema, un LDO e un controller a pulsante. bq25157 ha la soglia di tensione di alimentazione in ingresso (VOVP) impostata a 6,2 V.

Il CI bq25157 di Texas Instruments integra un caricatore lineare con percorso di alimentazione che consente una ricarica rapida e accurata di batterie di piccole dimensioni fornendo al tempo stesso una tensione regolata al sistema. L'uscita della tensione di sistema regolata (PMID) può essere configurata tramite I2C in base alle condizioni operative consigliate dei CI a valle e ai carichi di sistema per un funzionamento di sistema ottimale. Il dispositivo supporta una corrente di carica fino a 500 mA e una corrente di terminazione fino a 0,5 mA per la carica massima. La batteria viene caricata utilizzando un profilo di carica agli ioni di litio standard con tre fasi: precarica, corrente costante e regolazione della tensione costante.

Caratteristiche

  • Caricabatterie lineare con intervallo di corrente di carica rapida da 1,25 mA a 500 mA
    • Tensione di regolazione della batteria programmabile I2C accurata allo 0,5% compresa tra 3,6 V e 4,6 V in incrementi di 10 mV
    • Corrente di terminazione configurabile che supporta fino a 0,5 mA
    • Ingresso con tolleranza di 20 V con intervallo operativo tipico della tensione di ingresso da 3,4 V a 6,2 V
    • Profilo di carica termica programmabile, soglie di caldo, tiepido, fresco e freddo completamente configurabili
  • Gestione del percorso di alimentazione per alimentare il sistema e caricare la batteria
    • La gestione dinamica del percorso di alimentazione ottimizza la ricarica dagli adattatori deboli
    • Il controllo I2C avanzato consente all'host di scollegare la batteria o l'adattatore secondo necessità
  • Interruttore di carico configurabile I2C o uscita LDO fino a 150 mA
    • Intervallo programmabile da 0,6 V a 3,7 V in incrementi di 100 mV
  • Iddq ultrabasso per una maggiore durata della batteria
    • Batteria Iq in modalità spedizione da 10 nA
    • Iq 400 nA all'accensione del sistema (PMID e VDD attivi)
  • Un pulsante di riattivazione e ripristino con temporizzatori regolabili
    • Supporta il ciclo di alimentazione del sistema e il ripristino HW
  • ADC a 16 bit
    • Monitoraggio della corrente di carica, del termistore della batteria e delle tensioni della batteria, dell'ingresso e del sistema (PMID)
    • Ingresso ADC per uso generico
  • LDO VDD da 1,8 V sempre attivo che supporta carichi fino a 10 mA
  • Package CSP a 20 pin 2 mm x 1,6 mm
  • Dimensioni totali della soluzione 12 mm2

Applicazioni

  • Auricolari, cuffie e apparecchi acustici
  • Smartwatch e smart tracker
  • Dispositivi indossabili per il fitness e monitor di attività
  • Monitoraggio del glucosio nel sangue

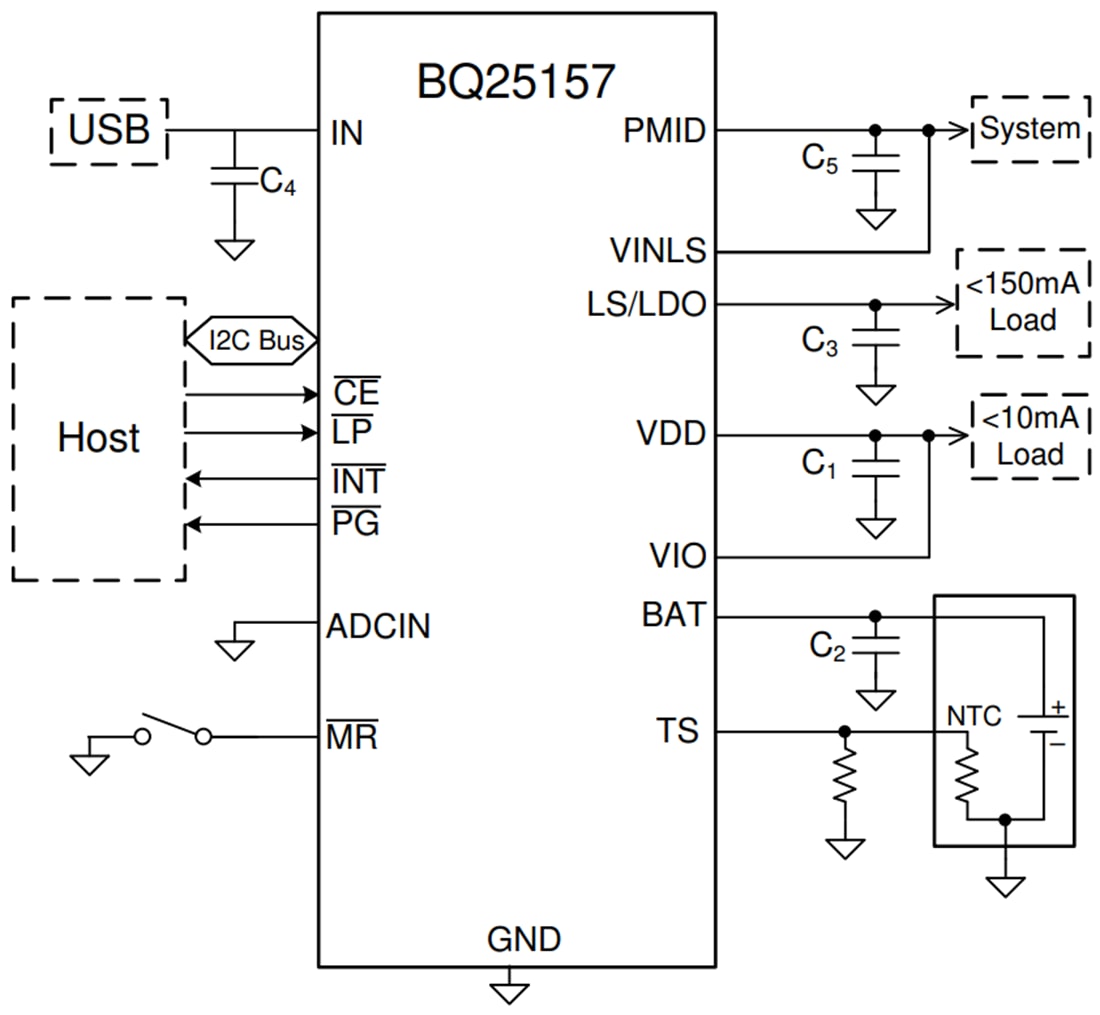

Schema semplificato

Schema - Texas Instruments Caricabatterie lineare a 1 cella bq25157
Pubblicato: 2021-01-21 | Aggiornato: 2022-03-11
