Texas Instruments BoosterPack™ IO-Link a otto porte BOOSTXL-IOLINKM-8
L'IO-Link a 8 porte BoosterPack™ BOOSTXL-IOLINKM-8 di Texas Instruments è stato progettato per funzionare con il kit LP-AM243 LaunchPad™ di TI con MCU Sitara™ AM243x. Complessivamente questo modello implementa un master IO-Link a otto porte con temporizzazione rapida e deterministica e configurazione indipendente del ciclo e del bit rate. Questo design può essere utilizzato per creare un gateway IO remoto per la connessione a OPC UA, Profinet, EtherCAT o Ethernet IP. L'unità programmabile in tempo reale (PRU) per il gestore di frame basato su processori Sitara™ fornisce un modo flessibile per poter controllare la temporizzazione e la sincronizzazione. Il BOOSTXL-IOLINKM-8 BoosterPack di Texas Instruments contiene tutti i circuiti analogici necessari per creare un master IO-Link a otto porte se combinato col LaunchPad LP-AM243, con incluso il processore e il frame handler.
Caratteristiche
- IO-Link a 8 porte con ingressi digitali aggiuntivi
- Supporta velocità di trasmissione IO-Link COM1, COM2 e COM3 e tempo di ciclo di 400µs
- Può fornire 500 mA di corrente per porta con protezione da sovracorrente e limiting su tutte le porte
- Il frame handler PRU consente temporizzazione flessibile
Applicazioni
- IO remoto stand-alone
- Modulo di comunicazione
Risorse aggiuntive

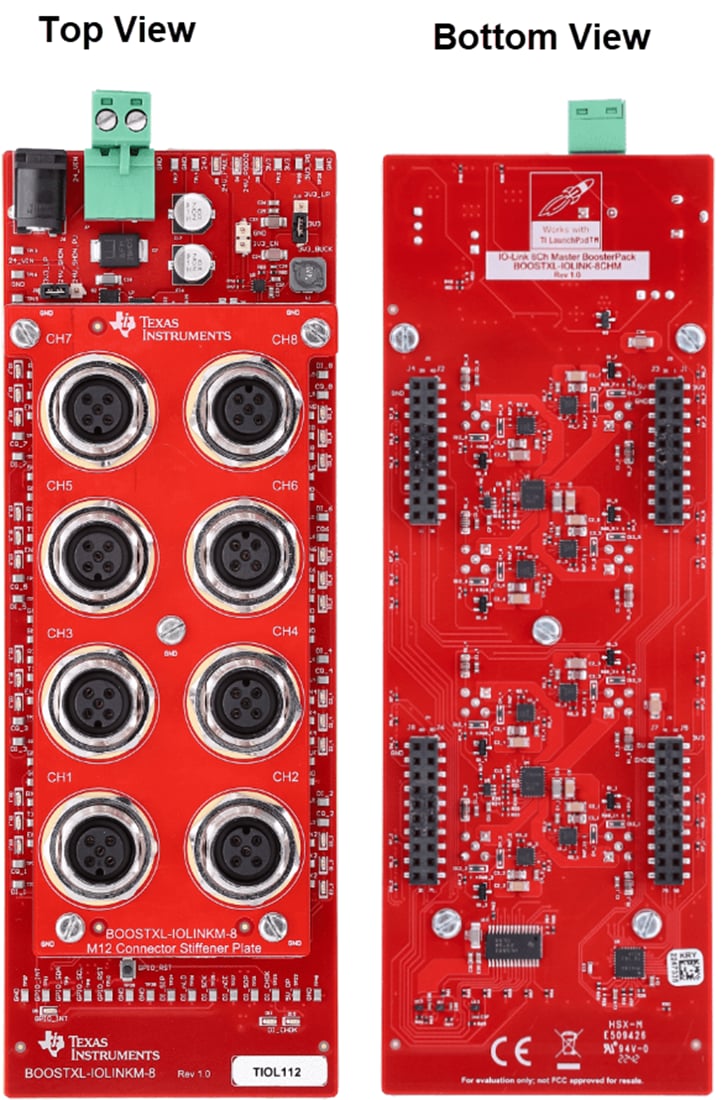

Layout della scheda
Prodotto correlato
Texas Instruments MCU Cortex® dual-core AM243x basati su ARM®
Microcontrollori costruiti per applicazioni industriali, come moduli I/O remoti e azionamenti motori.
Pubblicato: 2023-06-07
| Aggiornato: 2023-06-26
