Texas Instruments Modulo di valutazione (EVM) AWR1843AOPEVM
Il modulo di valutazione (EVM) AWR1843AOPEVM di Texas Instruments è una piattaforma di valutazione del sensore radar mmWave AWR1843AOP semplice da utilizzare. I sensori radar per il settore automobilistico AWR1843AOP sono dispositivi Antenna-On-Package che operano nella banda da 76 GHz a 81 GHz. L’AWR1843AOP utilizza il processo 45 nm RFCMOS a basso consumo di TI e consente livelli di integrazione senza precedenti in un fattore di forma minuscolo.
La piattaforma EVM AWR1843AOPEVM di TI consente la connettività diretta ai kit di sviluppo MMWAVEICBOOST e DCA1000EVM (venduti separatamente). AWR1843AOPEVM è una soluzione completa per iniziare a sviluppare software per un core DSP C67x su chip e processori Arm® Cortex®-R4F a basso consumo.
Caratteristiche
- Sensore di onde millimetriche da 76 GHz a 81 GHz
- AoP integrata a tre trasmissioni e quattro ricevitori (3TX/4RX) con campo visivo (FoV) Azimuth a 140° e FoV di elevazione a 140°
- Core DSP C67x su chip e processore Arm® Cortex®-R4F
- Interfaccia diretta con DCA1000EVM e MMWAVEICBOOST
- La modalità di separazione consente un fattore di forma ridotto
Caratteristiche
- scheda di valutazione AWR1843AOP
- Supporto di montaggio
- Dissipatore di calore
- Cavo 1 m da USB-A maschio a micro-B maschio
- Viti a testa tonda
- Guida rapida
- Scheda di garanzia (foglio di esclusione della responsabilità)
Prodotti associati
Texas Instruments Sensori radar per autoveicoli AWR1843AOP
Dispositivi con antenna a pacchetto che operano nella banda da 76 GHz a 81 GHz.
Diagramma a blocchi

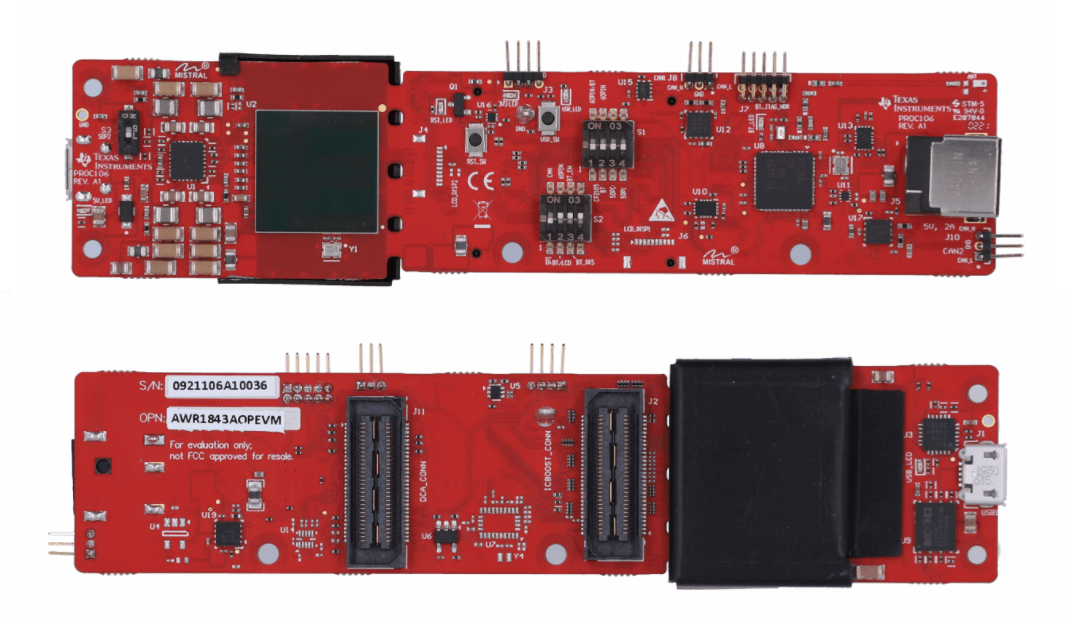

Layout della scheda
Pubblicato: 2022-03-14
| Aggiornato: 2023-10-30
