Texas Instruments Monitor e controllore analogico a 12 bit AMC7932
Il monitor e controllore analogico a 12 bit AMC7932 di Texas Instruments è un dispositivo di monitoraggio e controllo analogico altamente integrato progettato per sistemi di monitoraggio e controllo ad alta densità e per uso generico. AMC7932 include 32 convertitori digitale-analogico (DAC) a 12 bit con intervalli di uscita programmabili. Il dispositivo incorpora anche un convertitore analogico-digitale (ADC) multiplexato a 12 bit con rilevatori di soglia programmabili, un sensore di temperatura e un riferimento interno. L'elevato livello di integrazione dell'AMC7932 riduce significativamente il numero di componenti e semplifica la progettazione di sistemi ad anello chiuso, rendendolo una scelta eccellente per le applicazioni ad alta densità in cui lo spazio sulla scheda è fondamentale.
Il dispositivo include pin di ingresso/uscita flessibili (FlexIO) che possono essere configurati come ingressi analogici all'ADC o come GPIO con due opzioni disponibili: AMC7932 (sei pin FlexIO) e AMC7932F (cinque pin FlexIO). La comunicazione con il dispositivo avviene tramite un'interfaccia SPI compatibile a 3 fili (AMC7932) o a 4 fili (AMC7932F). L'elevata integrazione e l'ampio intervallo di temperatura di funzionamento del dispositivo AMC7932 di Texas Instruments lo rendono una scelta eccellente come circuito di controllo del bias all-in-one per gli amplificatori di potenza (PA) presenti nei sistemi di comunicazione RF multicanale. Gli intervalli di uscita DAC flessibili e le funzioni di sequenziamento integrate consentono di utilizzare il dispositivo come controllore di polarizzazione per varie tecnologie di transistor, come LDMOS, GaAs e GaN.
Caratteristiche
- 32 DAC monotonici a 12 bit
- Intervalli programmabili (da -10V a 0V, da -5V a 0V, da 0V a 5V e da 0V a 10V)
- Capacità di alta corrente di pilotaggio
- Rilevatore di portata automatica
- Pin FlexIO; ADC e GPIO configurabili
- AMC7932: sei pin FlexIO
- AMC7932F: cinque pin FlexIO
- ADC SAR a 12 bit, 250kSPS
- Intervalli di ingresso da 0V a 5 V e da 0V a 2,5 V
- Allarmi programmabili di fuori intervallo
- I/O per uso generico (GPIO)
- Funzioni di sequenziamento integrate
- Riferimento interno 2,5 V
- Sensore di temperatura interno
- Precisione ±2,5°C (massima)
- Risoluzione di 0,0625 °C
- Interfaccia compatibile SPI (funzionamento da 1,65 V a 5,5 V)
- AMC7932: modalità a 3 fili
- AMC7932F: modalità a 4 fili
- Specificati per un intervallo di temperatura da -40 °C a 125 °C
- Intervallo di temperatura operativa da -40°C a +150°C
Applicazioni
- Unità radio remota Macro (RRU)
- Sistema di antenna attiva mMIMO (AAS)
- Sistemi di antenna distribuita (DAS)
- Unità backhaul esterna
- Radar

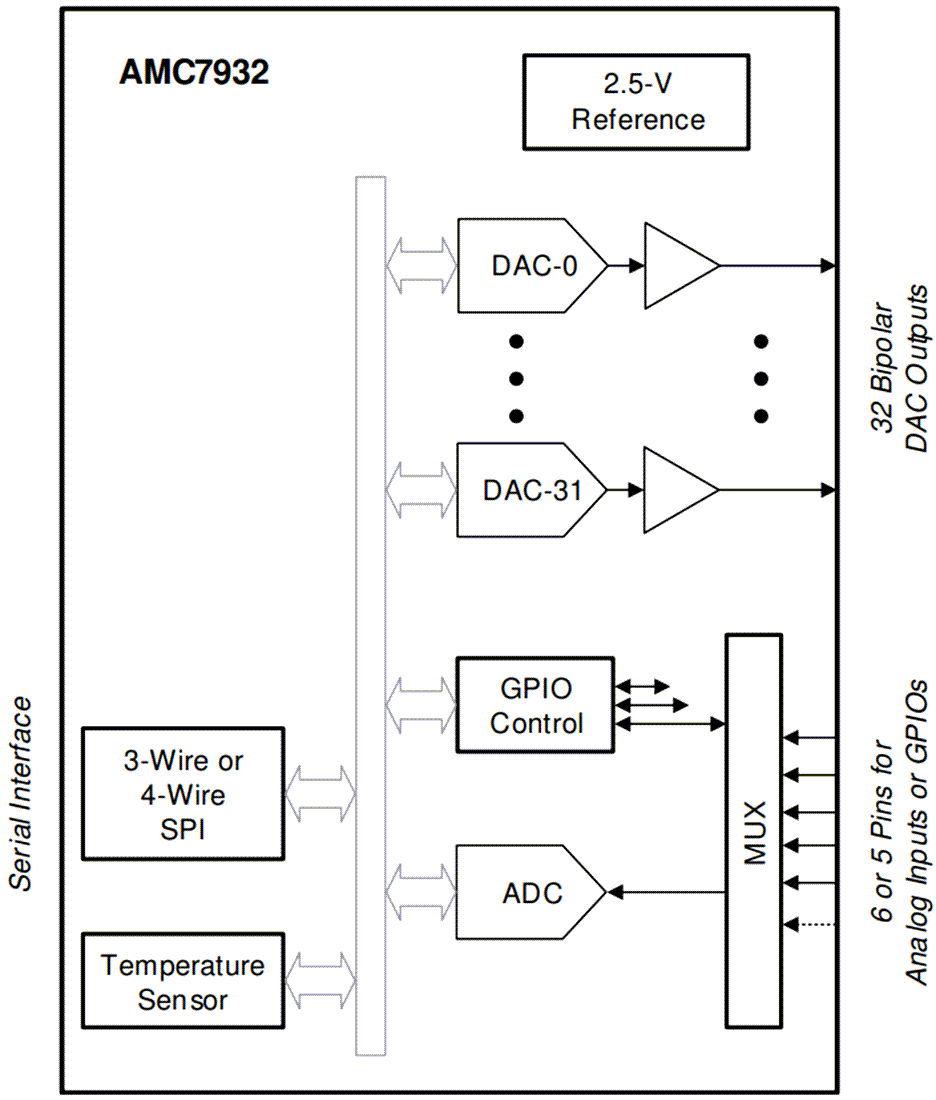

Schema semplificato
