Texas Instruments Modulo di valutazione AMC7908EVM
Il modulo di valutazione AMC7908EVM di Texas Instruments è una piattaforma facile da usare per valutare le prestazioni e le funzionalità di AMC7908. AMC7908 è un dispositivo di monitoraggio e controllo dell'amplificatore di potenza altamente integrato, con otto convertitori digitali-analogici (DAC) a 13 bit e un convertitore analogico-digitale (ADC) a 12 bit. I DAC possono essere attivati e disattivati attraverso un software di clamping dedicato e trigger hardware.
L'AMC7908EVM di TI dispone di circuiti e ponticelli opzionali per configurare il dispositivo per diverse applicazioni.
Caratteristiche
- Circuito configurabile per valutare l'AMC7908
- Supporto integrato per VDD (5 V) e VIO (3,3 V) tramite USB
- Supporto integrato per VSSA e VSSB (-10,5 V o -7 V)
- L'FT4222 scrive facilmente all’AMC utilizzando la GUI AMC7908EVM
- Sono disponibili connessioni esterne SPI e I2C
Applicazioni
- Unità radio remota Macro (RRU)
- Sistema di antenna attiva mMIMO (AAS)
- Unità backhaul esterna
- Radar
Contenuto del kit
- AMC7908EVM scheda
- Cavo da spina micro-B USB a spina USB-A
Diagramma a blocchi teorico di funzionamento

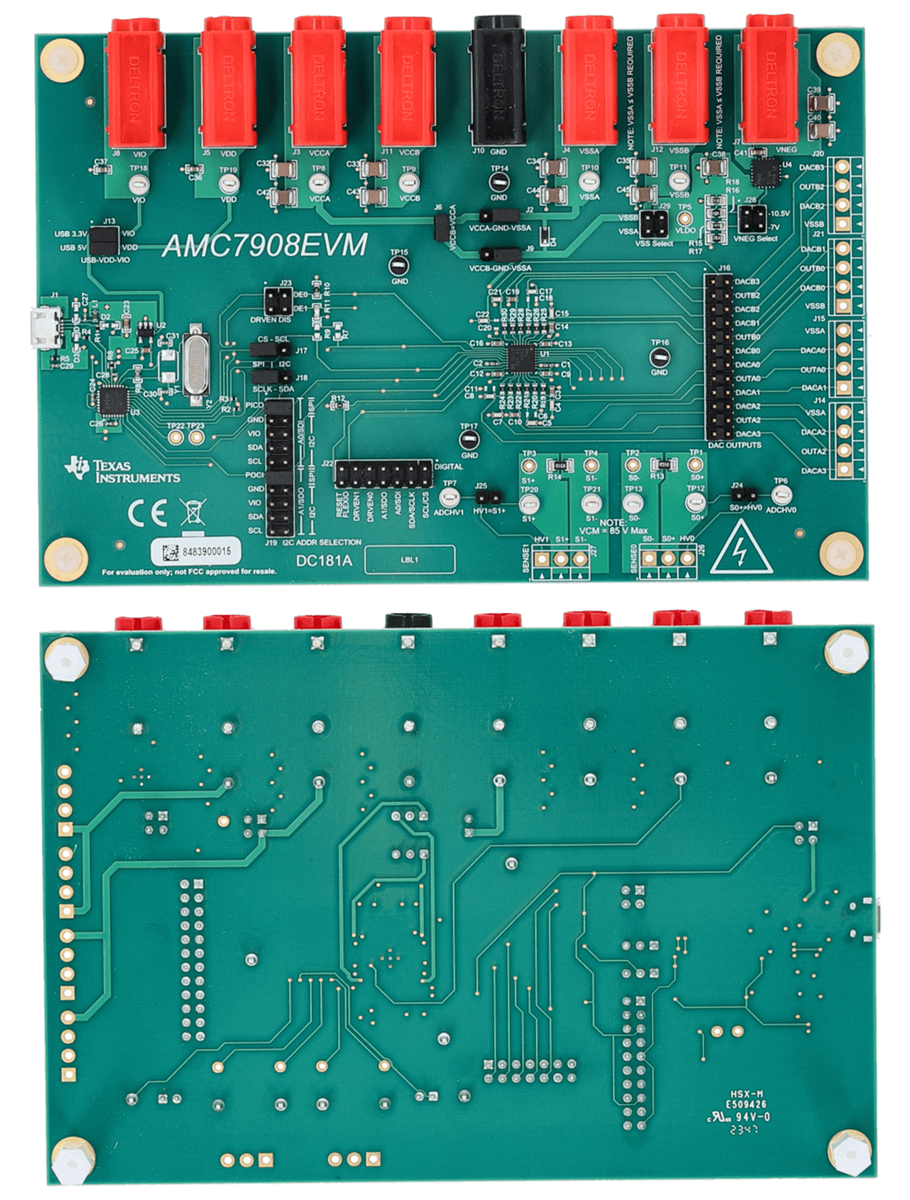

Layout
Pubblicato: 2024-08-07
| Aggiornato: 2025-03-05
