Texas Instruments Modulo di valutazione AMC6V704EVM
Il modulo di valutazione AMC6V704EVM di Texas Instruments è dotato di AMC6V704, un dispositivo di controllo dell’uscita di corrente e dell’uscita di tensione altamente integrato progettato per applicazioni con laser modulato con elettroassorbimento (EML). Il AMC6V704 include anche monitor di allarme per alimentazione e temperatura e un riferimento interno ad alta precisione che elimina la necessità di un riferimento esterno nella maggior parte delle applicazioni. Il modulo di valutazione AMC6V704EVM TI è composto da quattro IDAC, quattro VDAC e un ADC.
Guida introduttiva –
1 Scaricare e installare il software AMC6V704EVM
2 Configurare le impostazioni dei ponticelli hardware
3 Quattro convertitori da digitale ad analogico (IDAC) con uscita di corrente a 12 bit, 200 mA dedicati
4 DAC (VDAC) uscita di tensione a 12 bit dedicati
5 Un convertitore da analogico a digitale (ADC) a 12 bit,1 MSPS dedicato
6 L’ADC può essere utilizzato per monitorare i segnali interni ed esterni
Caratteristiche
- Quattro DAC con uscita di corrente a 12 bit (IDAC)
- Quattro DAC con uscita di tensione a 12 bit (VDAC)
- ADC con registro ad approssimazioni successive (SAR) a 12 canali, 12 bit, 1 MSPS
- Riferimento interno 2,5 V
- Funzionamento interfaccia periferica seriale (SPI) o interfaccia I²C da 1,7 V a -3,6 V
Applicazioni
- Modulo ottico
- Schede linea ottica
Contenuto del kit
- AMC6V704EVM scheda
- Cavo da spina USB Micro-B a spina USB-A

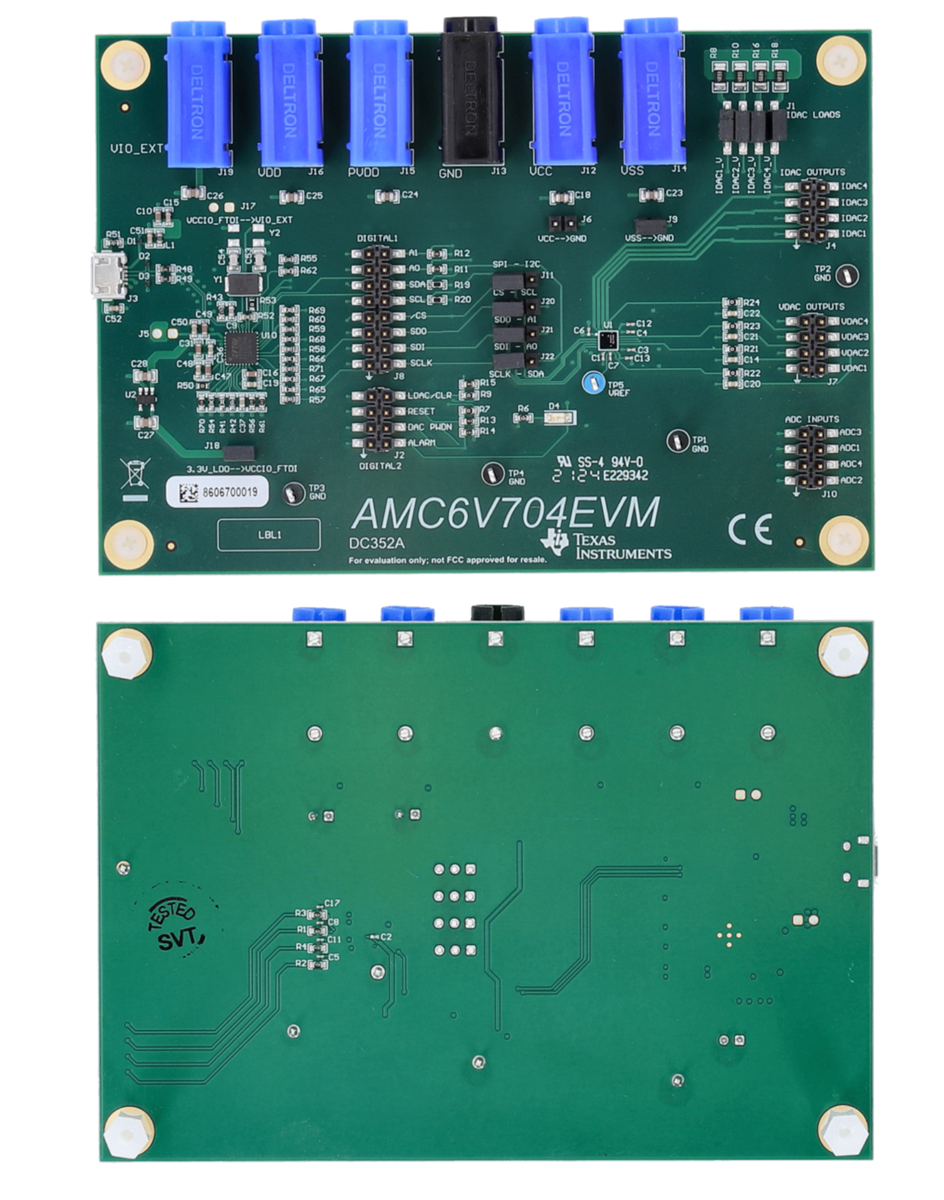

Layout
Schema a blocchi
Pubblicato: 2024-09-06
| Aggiornato: 2024-09-18
