Texas Instruments Kit di sviluppo LaunchPad™ AM243x
Il kit di sviluppo LaunchPad AM243x™ di Texas Instruments include una scheda di sviluppo progettata per microcontroller Sitara™ ad alte prestazioni della serie AM243x. La scheda offre una piattaforma standardizzata e facile da usare, ideale per la valutazione iniziale e la prototipazione.
Il kit TI LP-AM243 presenta l’MCU Sitara AM2434 ALX con fattore di forma più piccolo con componenti aggiuntivi per consentire all’utente di implementare varie interfacce di dispositivi, tra cui Ethernet industriale, Ethernet standard, interfaccia seriale rapida (FSI) e altri per creare rapidamente prototipi.
Il AM2434 supporta protocolli Ethernet industriali come EtherCAT, Ethernet/IP e PROFINET. Il LP-AM243 fornisce un set di periferiche più piccolo di TMDS243EVM, dotato del fattore di forma più piccolo AM243 ALX.
Questo kit di sviluppo LaunchPad AM243x versione estesa offre ulteriori pin IO per lo sviluppo e supporta la connessione di due moduli plug-in BoosterPack™. L'LP-AM243 presenta anche una guida intuitiva pronta all’uso per aiutare gli ingegneri a iniziare rapidamente una valutazione.
Caratteristiche
- 2 porte Ethernet RJ45 con velocità di 1 Gb o 100 Mb
- Doppia interfaccia del modulo plug-in BoosterPack a 40 pin
- Memoria flash QSPI 512 Mb
- Ricetrasmettitore CAN
- Emulatore XDS110 integrato
Contenuto del kit
- Kit di sviluppo LaunchPad AM243x assemblato
- Cavo USB di tipo C

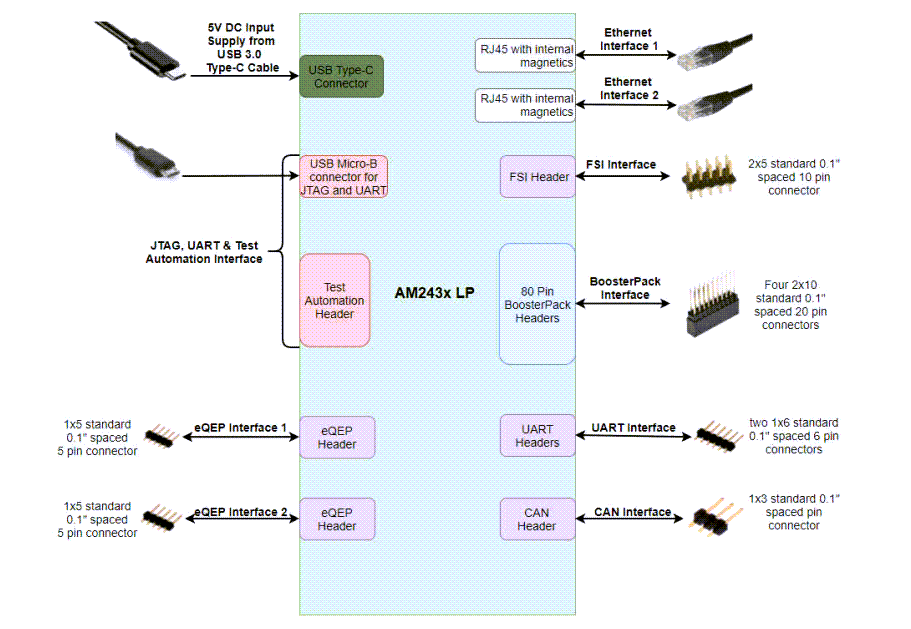

Architettura di sistema

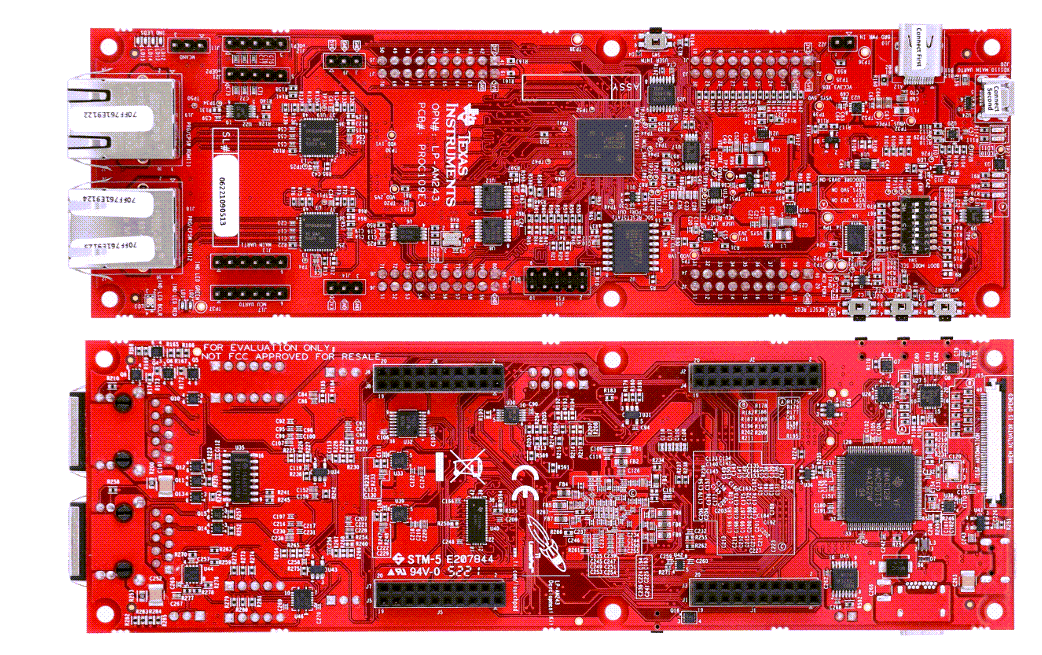

Layout
Identificazione dei componenti superiori

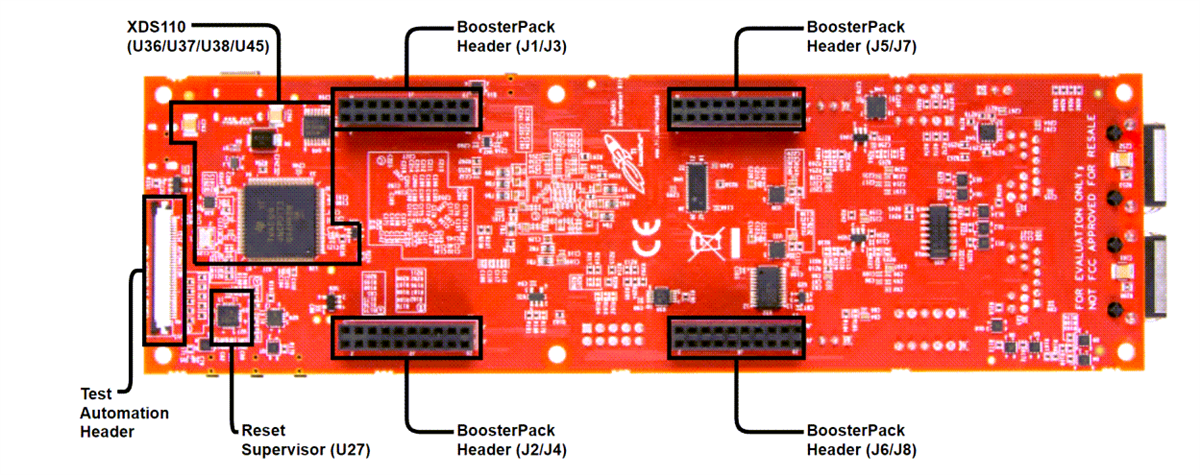

Identificazione del componente inferiore
