Texas Instruments Ricetrasmettitori RF a quattro canali AFE79xx
I ricetrasmettitori RF a quattro canali AFE79xx di Texas Instruments offrono alte prestazioni e ampia larghezza di banda, integrando quattro catene di trasmettitori di campionamento RF, quattro catene di ricevitori di campionamento RF e fino a due catene ausiliarie di digitalizzazione del campionamento RF (percorsi di feedback). L'elevata gamma dinamica delle catene di trasmettitori e ricevitori consente al dispositivo di generare e ricevere segnali 3G, 4G e 5G dalle stazioni base wireless. L'ampia capacità di larghezza di banda dei dispositivi AFE79xx è progettata per stazioni base multi-banda 4G e 5G.
Ciascuna catena di ricevitori include un DSA (Digital Step Attenuator) con gamma di 25 dB seguito da un ADC (convertitore analogico-digitale) da 3 GSPS. Inoltre, ciascun canale del ricevitore è dotato di un rilevatore di potenza di picco analogico, vari rilevatori di potenza digitale per assistere un controller di guadagno automatico autonomo esterno o interno e rilevatori di sovraccarico RF per la protezione dell'affidabilità del dispositivo.
I convertitori digitali singoli o doppi (DDC) forniscono fino a 600 MHz di segnale combinato BW. In modalità TDD, il canale del ricevitore può essere configurato per passare dinamicamente tra il ricevitore del traffico (TDD RX) e il ricevitore di feedback a banda larga (TDD FB), che è in grado di riutilizzare lo stesso ingresso analogico per entrambi gli scopi.
I ricetrasmettitori RF a quattro canali AFE79xx di Texas Instruments sono forniti in package FCBGA da 17 mm x 17 mm, con passo di 0,8 mm.
Caratteristiche
- DAC di trasmissione 12GSPS con campionamento RF quadruplo
- ADC di ricezione 3GSPS con campionamento RF quadruplo
- ADC a campionamento RF doppio con feedback 3GSPS (solo AFE792x)
- Larghezza di banda del segnale RF massima:
- Attenuatori di passo digitali (DSA)
- TX: gamma 40 dB, passi analogici 1 dB e digitali 0,125 dB
- RX: intervallo di 25 dB, incrementi di 0,5 dB
- FB: intervallo di 25 dB, incrementi di 0,5 dB
- DUC/DDC a banda singola o doppia (solo AFE7920/88) per TX e RX
- NCO doppi per commutazione di frequenza rapida
- Supporta il funzionamento TDD con commutazione rapida tra TX e RX
- PLL/VCO interno per generare clock DAC/ADC
- CLK esterno opzionale alla frequenza DAC o ADC
- Interfaccia dati SerDes
- Conforme a JESD204B e JESD204C
- Ricetrasmettitori da 8 SerDes fino a 29,5 Gbps
- Codifica 8b/10b e 64b/66b
- Risoluzione a 12 bit, 16 bit, 24 bit e 32 bit
- Sincronizzazione multi-dispositivo di classe 1
- Package FCBGA da 17 mm × 17 mm, passo di 0,8 mm
Applicazioni
- Unità radio remota Macro (RRU)
- Sistema di antenna attiva mMIMO (AAS)
- Stazione base a piccole celle
- Ripetitore
- Sistemi di antenna distribuita (DAS)

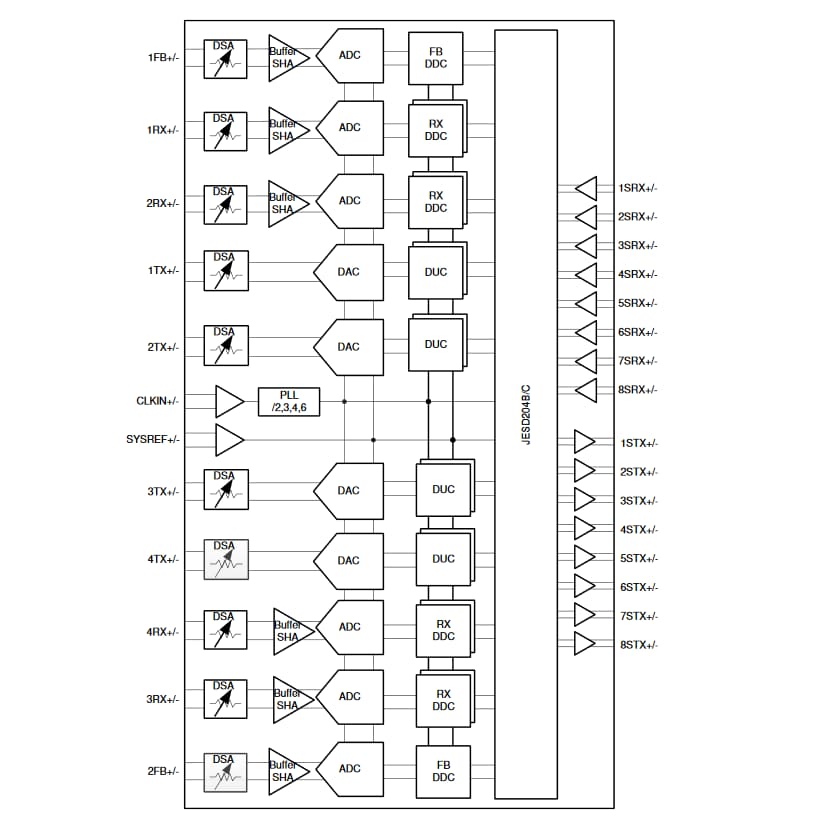

Schema a blocchi funzionale AFE7920/21

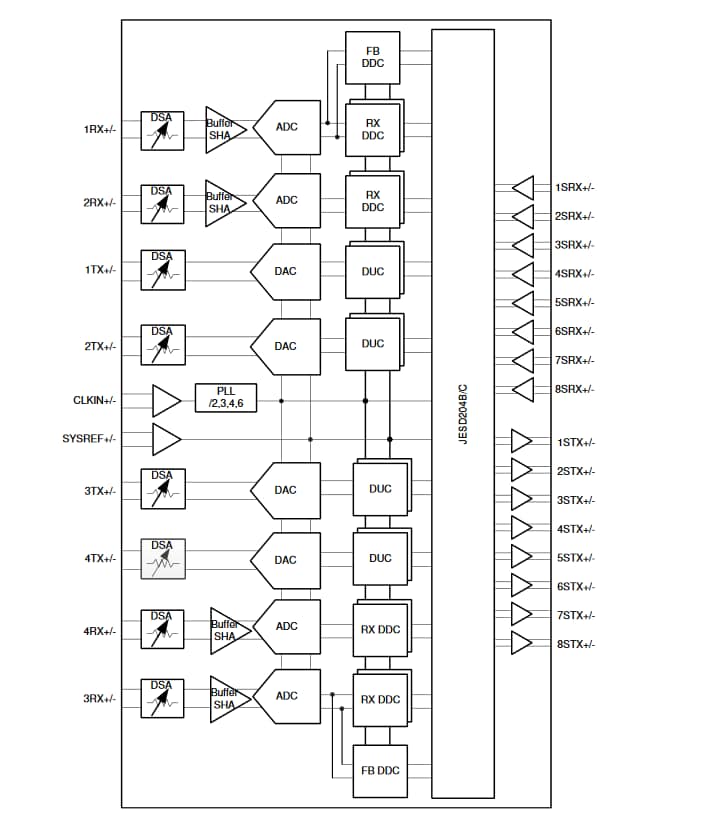

Diagramma a blocchi funzionale AFE7988/89
