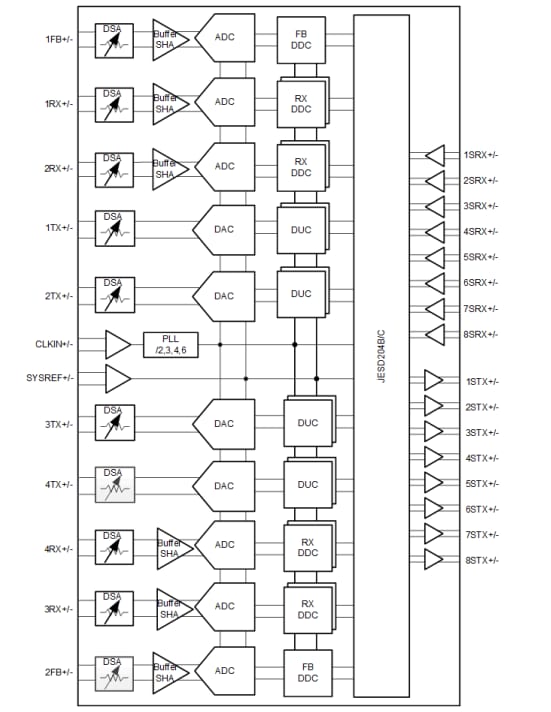

Texas Instruments AFE di campionamento RF AFE7950 4T6R

L'AFE di campionamento TI AFE7950 4T6R RF offre un intervallo di funzionamento fino a 12 GHz, consentendo il campionamento RF diretto nelle gamme di frequenza L, S, C e X senza necessità di ulteriori stadi di conversione di frequenza. Il numero elevato di canali e i sistemi multi-missione sono possibili grazie a una maggiore densità e flessibilità.

I percorsi del segnale TX supportano opzioni di interpolazione e conversione digitale che forniscono fino a 1200 MHz di larghezza di banda del segnale per quattro TX o 2400 MHz per due TX. L'uscita dei DUC aziona un DAC a 12GSPS (convertitore digitale-analogico) con un'opzione di uscita a modalità mista per migliorare il secondo funzionamento Nyquist. L'uscita DAC include un amplificatore a guadagno variabile (TX DSA) con un intervallo di 40 dB e 1 dB di passi analogici e 0,125 dB di passi digitali.

Ogni catena di ricevitori contiene un DSA (attenuatore di passo digitale) di portata 25 dB, seguito da un ADC 3GSPS (convertitore analogico/digitale). Ogni canale del ricevitore ha un rilevatore di potenza di picco analogico e vari rilevatori di potenza digitali per aiutare un controller di guadagno automatico autonomo esterno o interno e rilevatori di sovraccarico RF per la protezione dell'affidabilità del dispositivo. Le opzioni di decimazione flessibili ottimizzano la larghezza di banda dei dati fino a 1200 MHz per quattro RX senza percorsi FB o 600 MHz con due percorsi FB (1200 MHz BW ciascuno).
