Texas Instruments Modulo di valutazione ADS9219EVM

Il modulo di valutazione ADS9219EVM di Texas Instruments è configurato per valutare il funzionamento e le prestazioni dell'ADS9219. Il convertitore da analogico a digitale (ADC) con registro ad approssimazioni successive (SAR) 20 MSPS a due canali ADS9219 per canale con un driver ADC integrato e un riferimento di tensione.

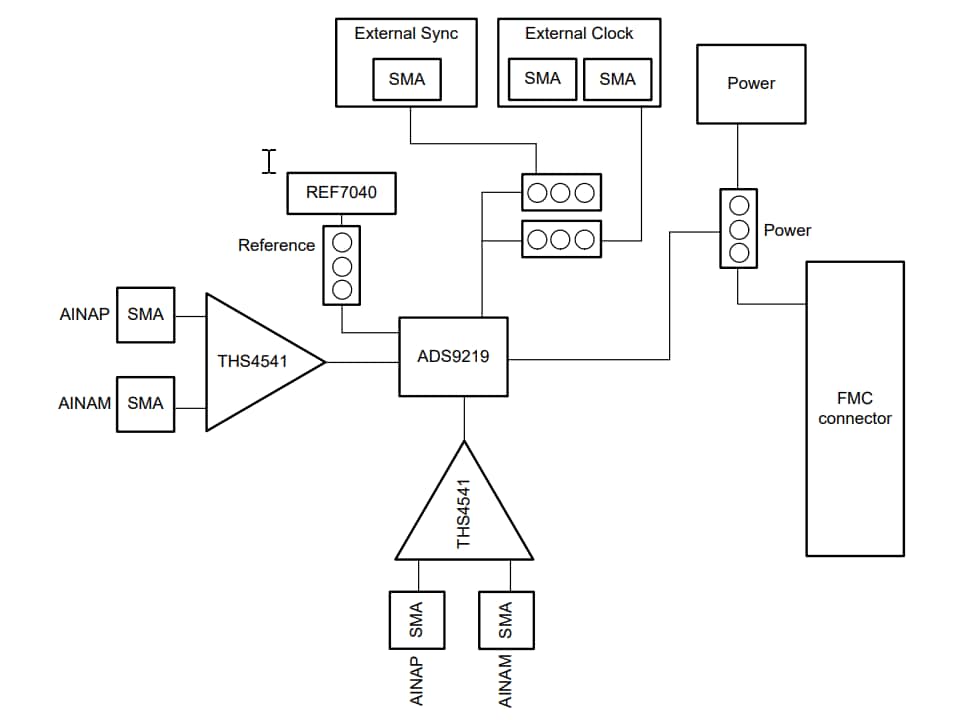

L'ADS9219EVM di TI include una catena di segnale discreta ad alta velocità che utilizza l’amplificatore completamente differenziale THS4541 per valutare le prestazioni dell’ADC fino a 1 MHz di larghezza di banda del segnale di ingresso. La scheda figlia EVM utilizza un connettore FMC standard per interfacciarsi con la TSWDC155EVM (venduta separatamente) o con altre schede di sviluppo FPGA. Il software del computer che funziona con il TSWDC155EVM consente all'utente di comunicare con l'ADC tramite il bus seriale universale (USB), di acquisire i dati di conversione dell'ADC e di eseguire l'analisi dei dati.

Caratteristiche

La suite di software inclusa comprende strumenti grafici per l'acquisizione dei dati, l'analisi degli istogrammi, l'analisi spettrale e le misurazioni della linearità.
Il controller TSWDC155EVM (venduto separatamente) fornisce tutti i segnali I/O digitali necessari e le guide di alimentazione necessarie per il funzionamento di ADS9219EVM

L'ADS9219EVM dispone dell’hardware necessario per i test diagnostici e la valutazione accurata delle prestazioni del convertitore analogico-digitale ADS9219
La GUI di valutazione facile da usare per i sistemi operativi Microsoft® Windows® 10, a 64 bit richiede il TSWDC155EVM (venduto separatamente) per il funzionamento
