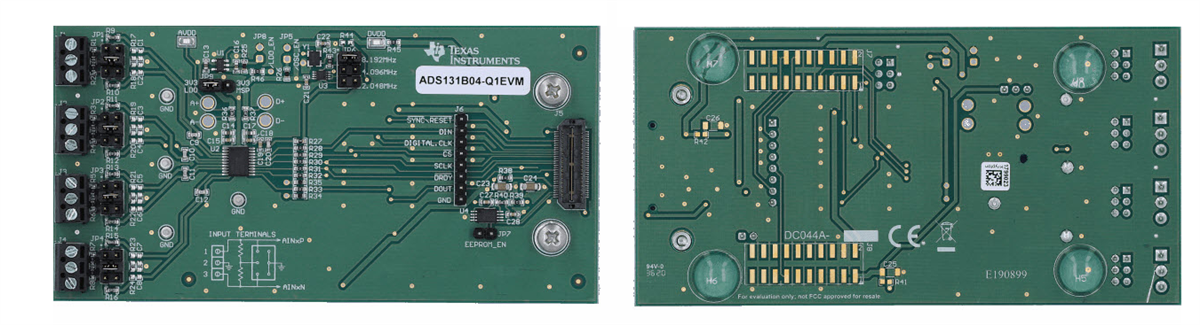

Texas Instruments Kit modulo di valutazione ADS131B04-Q1EVM

Il kit modulo di valutazione ADS131B04-Q1EVM di Texas Instruments è configurato per valutare il funzionamento dell'ADS131B04-Q1. L'ADS131B04-Q1 è un ADC ΔΣ a 4 canali, con campionamento simultaneo a 24 bit. L'ADS131B04-Q1 fornisce un'ampia gamma dinamica e funzioni di calibrazione interna, che rendono il dispositivo eccellente per applicazioni di misurazione dell'energia, qualità dell'alimentazione, relè di protezione e interruttori automatici.

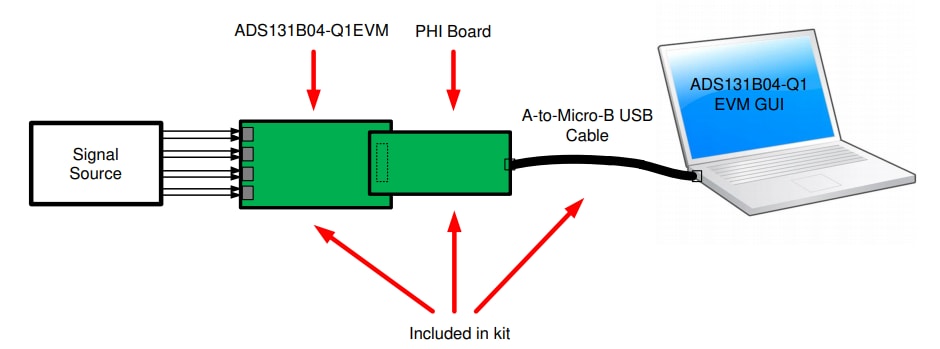

Il kit di valutazione ADS131B04-Q1EVM di TI include la scheda ADS131B04-Q1EVM e la scheda controller dell'interfaccia host di precisione (PHI) che consente al software del computer che lo accompagna di comunicare con l'ADC tramite l'USB per l'acquisizione e l'analisi dei dati. L'ADS131B04-Q1EVM agevola la valutazione del dispositivo ADS131B04-Q1 con connettività hardware, software e computer tramite l'interfaccia bus seriale universale (USB).

Caratteristiche

Alimentazione analogica unipolare da 3,3 V integrata
Alimentazione digitale unipolare da 3,3 V integrata
Pin collettore digitale per connettersi al microcontroller host e all'analizzatore logico

Blocchi terminali e pin collettore per collegare segnali di ingresso analogici esterni
Oscillatore al cristallo integrato 8,192 MHz
Alimentazione tramite USB, non richiede alcuna alimentazione esterna
