Texas Instruments ADC ad alta velocità a 8 bit ADC3908Dx/ADC3908Sx
I convertitori analogico-digitali (ADC) ad alta velocità a 8 bit ADC3908Dx/ADC3908Sx di Texas Instruments sono una famiglia di ADC duali e a canale singolo ad 8 bit e 125 MSPS a bassissimo consumo energetico. I circuiti di controllo ad alta velocità beneficiano della breve latenza di un solo ciclo di clock. L'ADC consuma solo 90 mW a 125 MSPS, e il suo consumo energetico diminuisce con le frequenze di campionamento più basse.
I convertitori analogico-digitali (ADC) ad alta velocità a 8 bit ADC3908Dx/ADC3908Sx di Texas Instruments utilizzano un'interfaccia parallela DDR o SDR CMOS per l'uscita dei dati e possono essere alimentati a +1,8 V o +3,3 V per soddisfare i vari requisiti del ricevitore. L'interfaccia di ingresso e uscita analogica può essere facilmente configurata tramite controllo pin. Il dispositivo è una famiglia di ADC pin-to-pin compatibile con risoluzioni a 8 bit e 10 bit e diversi gradi di velocità. Il dispositivo è disponibile in un package VQFN a 32 pin e supporta un intervallo di temperatura industriale da -40 a +105 °C.
Caratteristiche
- Frequenza di campionamento fino a 125 MSPS
- Latenza di un ciclo di clock
- A bassa potenza (2 canali)
- 90 mW a 125 MSPS
- 56 mW a 25 MSPS
- 3 mW in modalità PD
- Ingombro ridotto di 32-VQFN (4 mm x 4 mm)
- ADC a canale singolo o doppio
- Riferimento interno
- Nessun codice mancante, INL ±0,25 LSB
- Ingressi bufferizzati, differenziali o a terminale singolo
- Larghezza di banda in ingresso: 150 MHz (3 dB)
- Alimentazione singola da 1,8 V (capacità opzionale di 3,3 VIO)
- Intervallo di temperatura industriale da -40 °C a 105 °C
- Interfaccia CMOS parallela (SDR, DDR)
- Prestazioni spettrali (FSCLK = 125 MSPS, fIN = 5 MHz)
- SNR: 49,8 dBFS
- SFDR: 60 dBFS
Applicazioni
- Cicli di controllo a bassa latenza
- Scanner laser
- Sensori di spostamento
- Attrezzatura di rilevamento

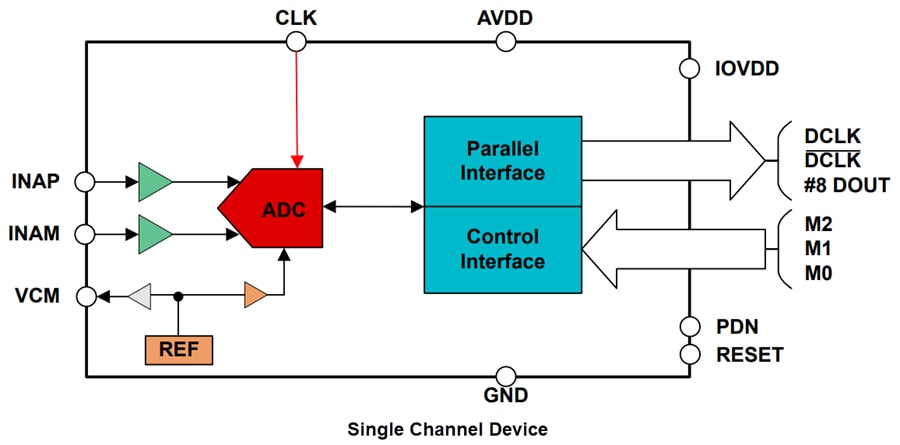

Diagrammi di blocco funzionali
Strumento di sviluppo correlato
Texas Instruments Modulo di valutazione (EVM) ADC ADC3910D125EVM
L'EVM valuta la famiglia ADC3910D125 di convertitori analogico-digitali (adc) ad alta velocità.
