Texas Instruments Moduli di valutazione ADC368xEVM
Il modulo di valutazione AD C368xEVM di Texas Instruments è una piattaforma che dimostra le prestazioni dell'ADC368x ad alta linearità e potenza ultrabassa. La famiglia di prodotti ADC368x ha una tensione di riferimento pari a +1,6 V (VREF) e può essere alimentata internamente o esternamente. La regolazione integrata della tensione e le opzioni flessibili di ingresso analogico consentono di valutare facilmente molte diverse applicazioni.
I moduli di valutazione TI ADC368xEVM implementano un sistema di valutazione completo utilizzando la scheda di acquisizione dati TSW1400EVM (venduta separatamente) e il software professionale di conversione dati ad alta velocità (DATACONVERTERPRO-SW). Quando ci si interfaccia con il modulo TSW1400EVM tramite un connettore FMC (FPGA Mezzanine Card), è possibile valutare l'acquisizione dei dati (fino a 512 MB) delle interfacce CMOS seriali, comprese modalità di decimazione reali e complesse.
Caratteristiche
- Interfaccia LVDS seriale
- Alimentazione USB con regolazione di potenza integrata
- Pin compatibile con i prodotti ADC366x e ADC368x
- Gli ingressi accoppiati per FDA e simmetrizzatore di THS4541 consentono una valutazione flessibile
- TSW1400EVM e DATACONVERTERPRO-SW facilitano l'acquisizione dei dati
- Il connettore FMC si integra facilmente con le piattaforme di sviluppo FPGA
Contenuto del kit
- EVM ADC3683
- Cavo Mini-USB
- Scheda interposer FPGA

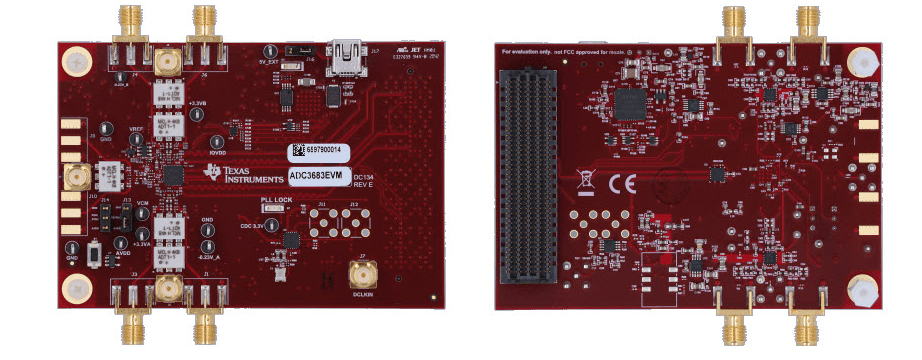

Layout anteriore e posteriore

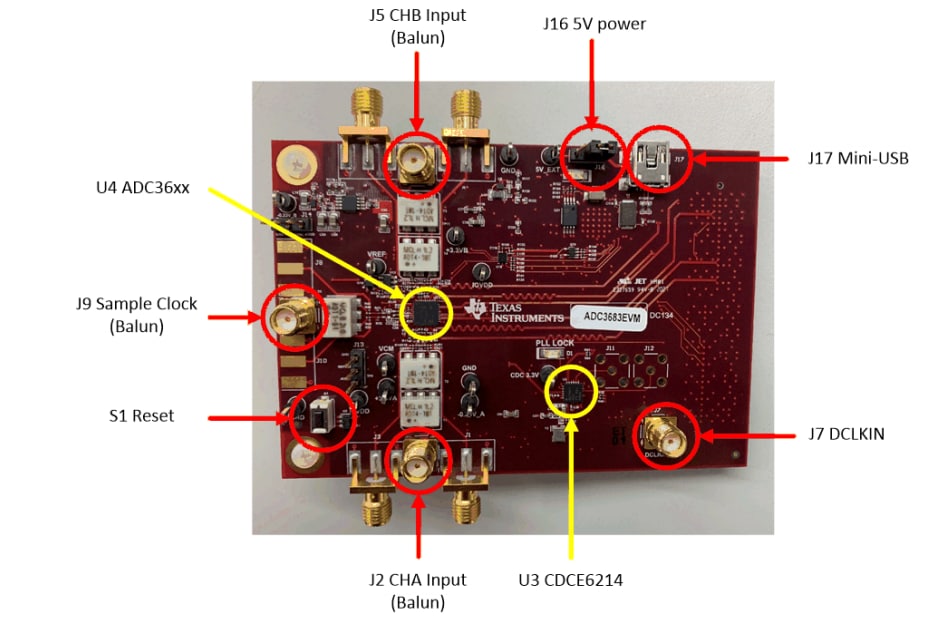

Identificazione delle caratteristiche
Prodotto correlato
Texas Instruments ADC a basso rumore e bassa potenza ADC368x
Un convertitore da analogico a digitale a doppio canale ad alta velocità da 65 MSPS a 18 bit a basso rumore e potenza ultrabassa.
