Texas Instruments Modulo di valutazione ADC34RF72EVM
Il modulo di valutazione ADC34RF72EVM di Texas Instruments è stato sviluppato per dimostrare in modo rapido e semplice la famiglia di convertitori analogico-digitali (adc) ad alta velocità ADC34RF7x. Il modulo ADC34RF72EVM è dotato di un ADC34RF72. Il ADC34RF72 è un ADC a 16 bit, ADC a quattro canali con interfaccia JESD e può funzionare a frequenze di campionamento fino a 1.5GSPS.
Il modulo di valutazione TI ADC34RF72EVM consente la valutazione di tutti i gradi di velocità del dispositivo e del numero di canali.
Caratteristiche
- Densità spettrale del rumore -164,2 dBFS/Hz
- Larghezza di banda di ingresso a piena potenza di 1,8 GHz (-3 dB)
- È possibile configurare otto down-converter digitale in configurazioni a banda singola, doppia banda e banda ottale, supportando decimazione reale e complessa con fattori che iniziano da /2,/3,/5 fino a 32768
- Consumo energetico di 0.95W/channel (1,5 GSPS)
- Frequenza di salto coerente con fase NCO a 48 bit
- Interfaccia seriale JESD che supporta un tasso di trasmissione fino a 24,75 Gbps
- Molteplici funzionalità DSP integrate come l'equalizzatore PFIR 96-tap/ch e il filtro di ritardo frazionario
Applicazioni
- Radar a matrice di fase
- Ispezione del wafer
- Analizzatori di spettro
- Radio definita dal software (SDR)
- Elettronica militare
- Digitalizzatore ad alta velocità
- Infrastruttura del cavo
- Infrastruttura di comunicazione
Contenuto del kit
- ADC3xRF72EVM
- Cavo Mini - USB Type X
- Dongle di programmazione JTAG-HS2
- Cavo di alimentazione per jack da 12 V

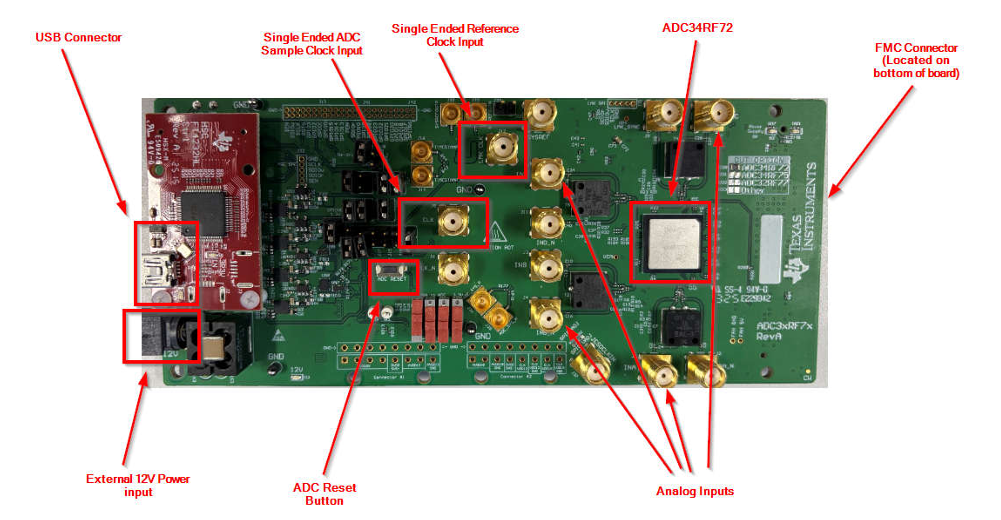

Panoramica
Schema di blocco della connessione hardware
