Convertitori da analogico a digitale a 12 bit ADC34J2x Texas Instruments

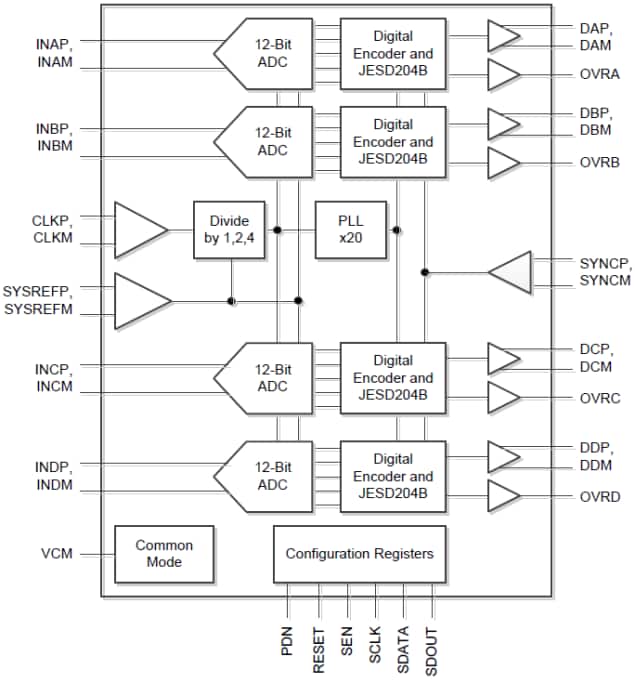

I convertitori da analogico a digitale a 12 bit ADC34J2x Texas Instruments sono convertitori da analogico a digitale (ADC) ad alta linearità, potenza ultrabassa, doppio canale, 12 bit, da 50 MSPS a 12560 MSPS. I dispositivi sono progettati espressamente per supportare gli intensi segnali ad alta frequenza in ingresso su un ampio intervallo dinamico. Questi dispositivi supportano le interfacce JESD204B al fine di ridurre il numero di linee di interfaccia. Questo consente integrazione del sistema ad alta densità. L'interfaccia JESD204B è un'interfaccia seriale, laddove i dati di ciascun ADC sono serializzati ed emessi solo tramite un doppino differenziale. Un circuito ad aggancio di fase (PLL) interno moltiplica il clock di campionamento ADC in entrata per 20 per derivare il clock di bit che viene usato per serializzare i dati a 12 bit da ciascun canale.
Caratteristiche
Canale quadruplo
Risoluzione a 12 bit
Ad alimentazione singola a 1,8 V
Buffer clock di ingresso flessibile con Dividere-per-1, -2 e -4
SNR = 69,6 dBFS, SFDR = 86 dBc a fIN = 70 MHz
Consumo energetico estremamente basso:
203 mW/Ch a 160 MSPS
Isolamento del canale: 105 dB
Vibrazione interna
Interfaccia seriale JESD204B:
Conforme alla sottoclasse 0, 1, 2 fino a 3,2 Gbps
Supporta un a corsia per ADC fino a 160 MSPS
Supporto per sincronizzazione multi-chip
Compatibile pin-to-pin con versione a 14 bit
Package: VQFN-48 (7 mm × 7 mm)
Applicazioni
Stazioni base cellulari multicarrier e multimodalità
Matrici di radar e antenne intelligenti
Guida di munizionamento
Feedback di controllo motore
Analizzatori vettoriali e di rete
Apparecchiature di collaudo di comunicazione
Collaudo non distruttivo
Ricevitori a microonde
Radio definite in software (SDR)
Radioricevitori di quadratura e di diversità
Moduli di valutazione ADC34J2x
I moduli di valutazione (EVM) ADC34J2x Texas Instruments dimostrano le prestazioni di un ADC 12 bit quadruplo da 50 Msps a 160 Msps a bassa potenza. Inoltre, comprendono il dispositivo ADC34J2x, la soluzione di clocking LMK04828 JESD204B e i regolatori di tensione TI per fornire le tensioni necessarie. L'ingresso per l'ADC è collegato a un ingresso del trasformatore che può essere collegato a una sorgente di segnale single-ended da 50 Ohm. L'ingresso di clock di riferimento è fornito tramite un ingresso trasformatore e può essere collegato a una sorgente di clock single-ended da 50 Ohm. Il LMK04828 su scheda può essere utilizzato per generare i clock JESD204B necessari. L'accesso al registro viene fornito attraverso la connessione USB su scheda e una GUI.
