Texas Instruments Modulo di valutazione ADC32RF55EVM
Il modulo di valutazione ADC32RF55EVM di Texas Instruments dimostra le prestazioni del convertitore analogico-digitale (ADC) ad alta velocità JESD204B ADC32RF55. L'ADC32RF55EVM presenta una regolazione della tensione integrata, una soluzione di clock (LMK04832), ingressi analogici accoppiati al trasformatore e un'interfaccia USB per una facile valutazione.
L'interfacciamento con il connettore scheda mezzanine (FMC) TSW14J58EVM (venduto separatamente) tramite un gate array programmabile sul campo (FPGA), l'acquisizione dei dati (fino a 1,5 Gb) dell'interfaccia JESD204B può essere facilmente valutata e vista utilizzando il software pro del convertitore di dati ad alta velocità (DATACONVERTERPRO-SW).
Caratteristiche
- Interfaccia JESD204B con soluzione di clock integrata
- Soluzione di alimentazione integrata
- DATACONVERTERPRO-SW consente una facile acquisizione dei dati
- Il connettore FMC si integra facilmente con le piattaforme di sviluppo FPGA
Contenuto del kit
- Scheda di valutazione ADC32RF5x (EVM)
- Cavo di alimentazione
- Cavo USB 2.0 Type-A/Mini-B

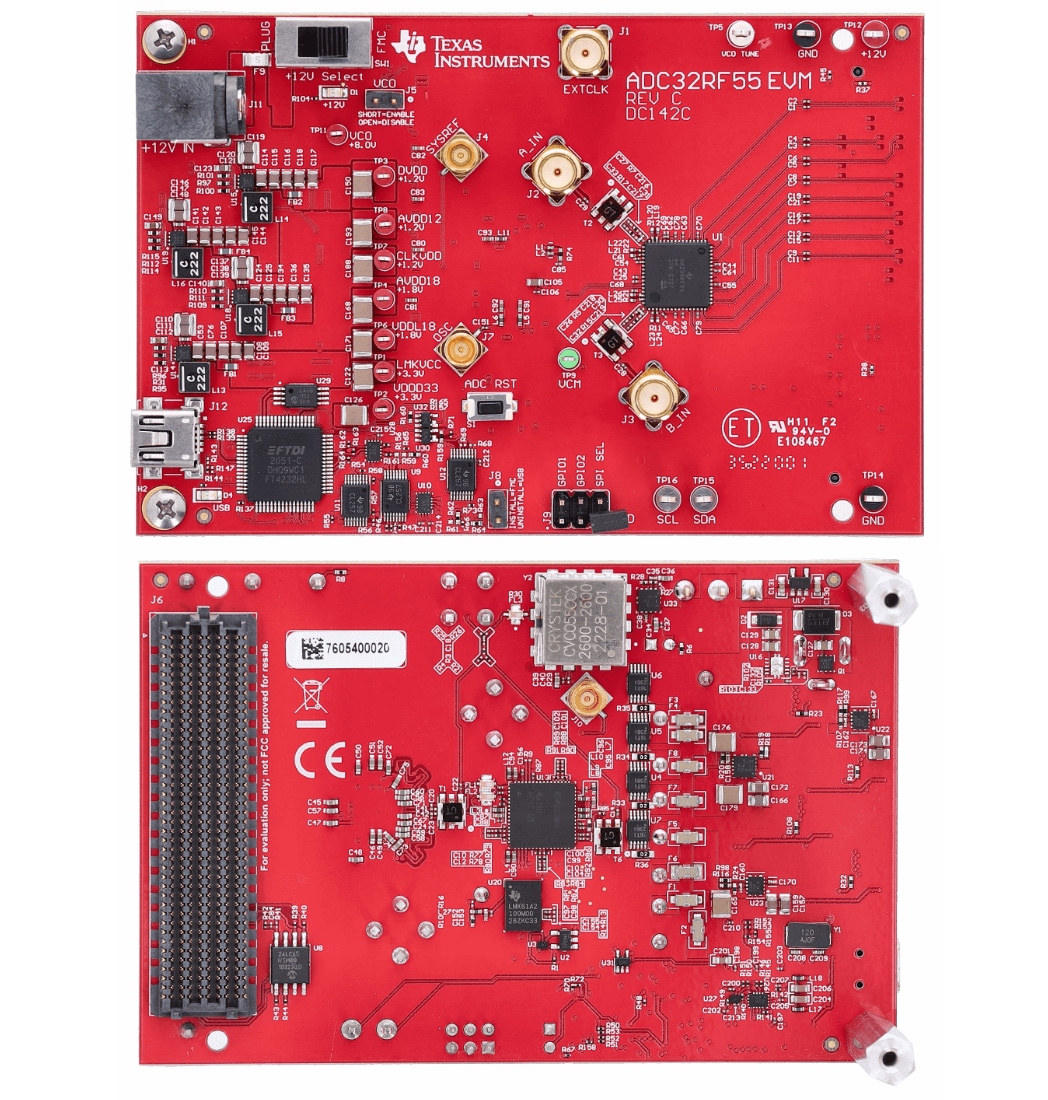

Layout
