Texas Instruments Convertitore analogico/digitale a 8 bit ADC08DJ5200RF
Il convertitore analogico/digitale (ADC) a 8 bit ADC08DJ5200RF di Texas Instruments è un ADC di campionamento RF, giga-sample, in grado di campionare direttamente frequenze di ingresso da CC a oltre 10 GHz. ADC08DJ5200RF può essere configurato come ADC a doppio canale, da 5,2 GSPS o ADC a canale singolo, da 10,4 GSPS. Supporta un intervallo di frequenze di ingresso utilizzabile fino a 10 GHz che consente il campionamento RF diretto di banda L, banda S, banda C e banda X per sistemi agili di frequenza.
ADC08DJ5200RF di Texas Instruments utilizza un'interfaccia di uscita JESD204C ad alta velocità con 16 corsie serializzate che supportano una velocità di linea fino a 17,16 Gbps. La latenza deterministica e la sincronizzazione multi-dispositivo sono supportate da JESD204C di sottoclasse 1. L'interfaccia JESD204C può essere configurata per compensare la velocità di linea e il numero di corsie. Sono supportati gli schemi di codifica dati 8b/10b e 64b/66b. La codifica 64b/66b supporta la correzione degli errori diretti (FEC) per migliorare il tasso di errore di bit. L'interfaccia è retrocompatibile con i ricevitori JESD204B.
Le innovative funzioni di sincronizzazione, tra cui la regolazione silenziosa del ritardo di apertura e windowing SYSREF, semplificano la progettazione del sistema per applicazioni multicanale. Un filtro FIR programmabile consente l'equalizzazione su chip.
Caratteristiche
- Core ADC
- Risoluzione a 8 bit
- Fino a 10,4 GSPS in modalità a singolo canale
- Fino a 5,2 GSPS in modalità a doppio canale
- Specifiche sulle performance
- Rumore di fondo (-20 dBFS, VFS = 1 VPP-DIFF):
- Modalità a doppio canale (-143,4 dBFS/Hz)
- Modalità a singolo canale (-146,2 dBFS/Hz)
- ENOB (doppio canale, FIN = 2,4 GHz, tip.) (7,8 bit)
- Rumore di fondo (-20 dBFS, VFS = 1 VPP-DIFF):
- Ingressi analogici bufferizzati con VCMI di 0 V
- Larghezza di banda di ingresso analogico 8,1 GHz (-3 dB)
- Intervallo di frequenze di ingresso utilizzabili > 10 GHz
- Tensione di ingresso a fondo scala: 0,8 VPP (VFS, impostazione predefinita)
- Regolazione del ritardo di apertura (tAD) senza rumore
- Controllo di campionamento preciso della fase: 19 fs
- Semplifica la sincronizzazione e l'interlacciamento
- Ritardi costanti di temperatura e tensione
- Funzioni di sincronizzazione di facile utilizzo
- Calibrazione della temporizzazione SYSREF automatica
- Timestamp per la marcatura del campione
- Interfaccia dati seriale JESD204C:
- Velocità massima di corsia: 17,16 Gbps
- Supporto per codifica 64b/66b e 8b/10b
- Le modalità 8b/10b sono compatibili con JESD204B
- Potenza di ingresso RF di picco (Diff) (+26,5 dBm (+ 27,5 dBFS, 560 x potenza a fondo scala))
- Filtro FIR programmabile per equalizzazione
- Consumo energetico di 3,8 W
- Alimentatori (1,1 V, 1,9 V)
Applicazioni
- Oscilloscopi e digitalizzatori a banda larga
- Tester di comunicazione (802.11ad, 5G)
- Elettronica militare (SIGINT, ELINT)
- Comunicazioni satellitari (SATCOM)
- Radio definita in software (SDR) con campionamento RF
- Spettrometria

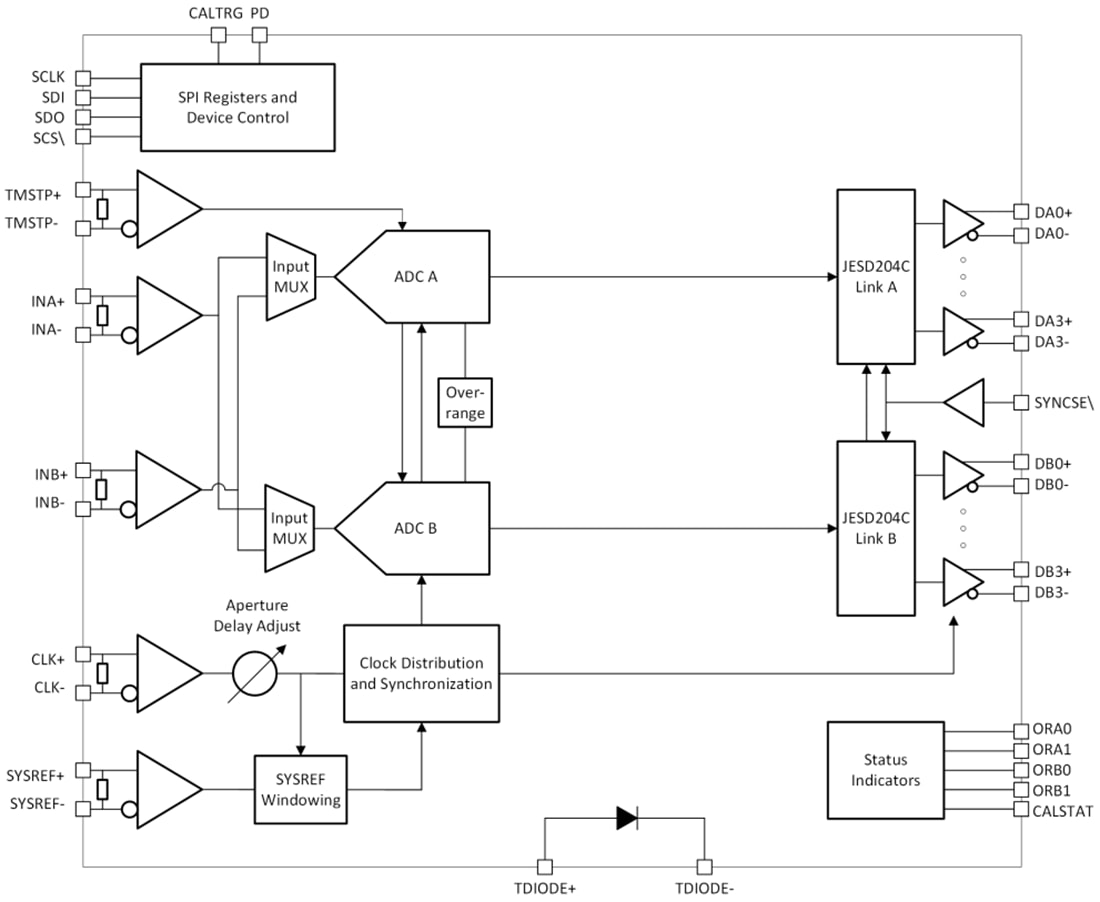

Diagramma a blocchi funzionali
Strumento di sviluppo correlato
Texas Instruments Modulo di valutazione ADC ADC12DJ5200SEEVM
Utilizzato per valutare i convertitori analogico/digitale ADC12DJ5200RF, ADC12DJ4000RF e ADC08DJ5200RF.
