TE Connectivity Relè miniaturizzati per circuiti stampati OJS

I relè per PCB miniaturizzati OJS di TE Connectivity sono relè per PCB a bassa potenza per uso generico con un valore nominale di 10 A/16 A e una bobina sensibile di 200 mW. Questi relè per PCB offrono una rigidità dielettrica di 4000 Vrms e una distanza/dispersione di 7 mm/11 mm tra contatto e bobina. I relè per PCB OJS presentano un tempo di azionamento/rilascio massimo di 15 ms/4 ms con una frequenza di commutazione di 360 operazioni/ora. Questi relè per PCB operano in un intervallo di tensione della bobina da 5 VCC a 48 VCC e sono disponibili in dimensioni da 18,2 mm x 10,2 mm x 14,8 mm. Le applicazioni tipiche includono illuminazione, spine intelligenti, alimentazione, elettrodomestici e controllo industriale.

Caratteristiche

  • Disposizione dei contatti 1 polo 10/16A e 1 tipo A (NO)
  • 10 A/16 A con bobina da 200 mW sensibile
  • Intervallo di tensione bobina da 5 VCC a 48 VCC
  • Frequenza di commutazione 360 operazioni/ora
  • Da bobina 4000 Vrms a rigidità dielettrica di contatto
  • Tempo di azionamento/ disinserzione massimo di 15 ms/4 ms
  • Distanza/dispersione 7 mm/11 mm
  • Dimensioni ridotte 18,2 mm x 10,2 mm x 14,8 mm
  • Prodotto conforme a IEC62368-1

Applicazioni

  • Sistemi d'illuminazione
  • Spina intelligente
  • Alimentazione
  • Apparecchiature
  • Controlli industriali

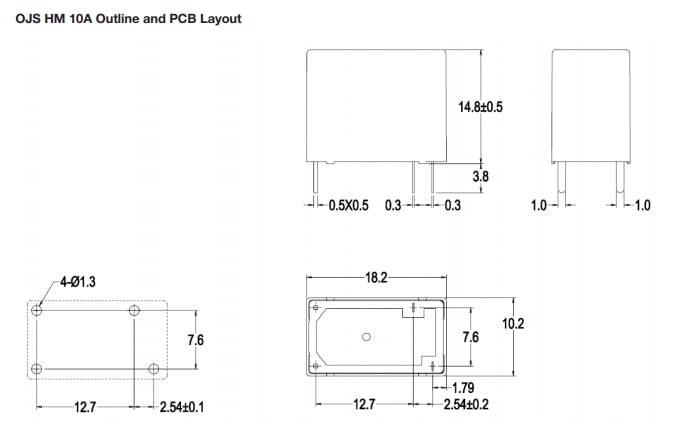

Dimensioni (mm)

Disegno meccanico - TE Connectivity Relè miniaturizzati per circuiti stampati OJS
Disegno meccanico - TE Connectivity Relè miniaturizzati per circuiti stampati OJS
View Results ( 12 ) Page
Codice prodotto Descrizione Tensione della bobina Corrente nominale del contatto Resistenza bobina Corrente bobina Potenza assorbita
2071556-6 Relè per uso generico OJS-SS-105HMF,00000 24 VDC 10 A 125 Ohms 40 mA 200 mW
2071556-8 Relè per uso generico OJS-SH-124HMF,00000 24 VDC 10 A 2.88 kOhms 80 mA 200 mW
2071556-4 Relè per uso generico OJS-SS-112HMF, 00000 12 VDC 10 A 720 Ohms 17 mA 200 mW
1-2071556-1 Relè per uso generico OJS-SS-105HEF,00000 5 VDC 16 A 56 Ohms 40 mA 450 mW
1-2071556-2 Relè per uso generico OJS-SH-105HEF,00000 5 VDC 16 A 56 Ohms 40 mA 450 mW
2071556-1 Relè per uso generico OJS-SS-112HEF,00000 12 VDC 16 A 320 Ohms 17 mA 450 mW
2071556-5 Relè per uso generico OJS-SS-124HMF,00000 24 VDC 10 A 2.88 kOhms 80 mA 200 mW
1-2071556-0 Relè per uso generico OJS-SH-124HEF,00000 24 VDC 16 A 1.28 kOhms 80 mA 450 mW
2071556-2 Relè per uso generico OJS-SS-124HEF,00000 24 VDC 16 A 1.28 kOhms 80 mA 450 mW
2071556-3 Relè per uso generico OJS-SH-112HEF,00000 12 VDC 16 A 320 Ohms 17 mA 450 mW
Pubblicato: 2021-06-23 | Aggiornato: 2022-10-27
