TE Connectivity / Potter & Brumfield Relè Solid State trifase SSR3
I relè Solid State trifase SSR3 Potter & Brumfield di TE Connectivity presentano tre relè a stato solido monofase singoli in un unico alloggiamento con un ingresso comune, per alimentare simultaneamente ogni SSR. Con un carico nominale compreso tra 10 A e 75 A a 480 VCA, i dispositivi SSR3 sono disponibili in una vasta gamma di codici, comprese le opzioni di ingresso CA e CC. Ciò consente agli utenti di ridurre la complessità dei cablaggi, i tempi di assemblaggio e l'utilizzo dello spazio, in particolare nelle applicazioni in cui devono essere utilizzati carichi trifase.
Caratteristiche
- Fornisce una soluzione per pannelli compatta e salvaspazio
- Elimina le complessità dal cablaggio dei pannelli
- Possibilità di commutare diverse opzioni di carico
- Riduce le tempistiche di assemblaggio
- Indicatore a LED
- Uscita
- SCR per carichi industriali da medi a elevati
- TRIAC per carichi industriali bassi
- Versioni con accensione a tensione nulla e casuale
- Versioni con ingresso CA e CC
- La copertura di sicurezza è conforme al grado di protezione IP20
- Montabile a pannello
- Riempito con epossidico
- Tecnopolimeri di classe UL94-V0
- Protezione da transitori di tensione tramite MOV esterni
Applicazioni
- Macchine da stampaggio per soffiaggio
- Macchine da caffè
- Carrello trasportatore
- Forni industriali
- Controllo motori
- Macchine per iniezione in plastica
Specifiche
- Intervallo di tensioni in ingresso: da 90 VCA a 280 VCA/da 4 VCC a 32 VCC
- Intervallo del carico di uscita: da 10 A a 75 A
- Intervallo della tensione di carico: da 48 VCA a 480 VCA
- Tensione minima di isolamento ottico: 4000 VRMS
- Intervalli di temperatura
- Funzionamento: da -30 °C a +80 °C
- Conservazione: da -30 °C a +100 °C

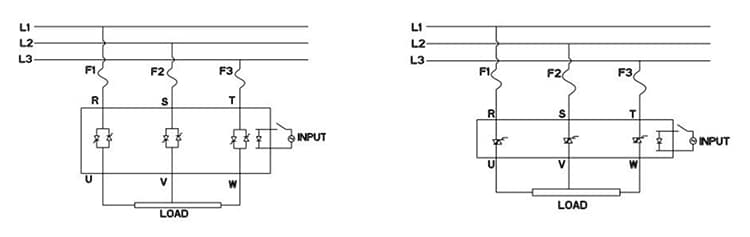

Schemi operativi

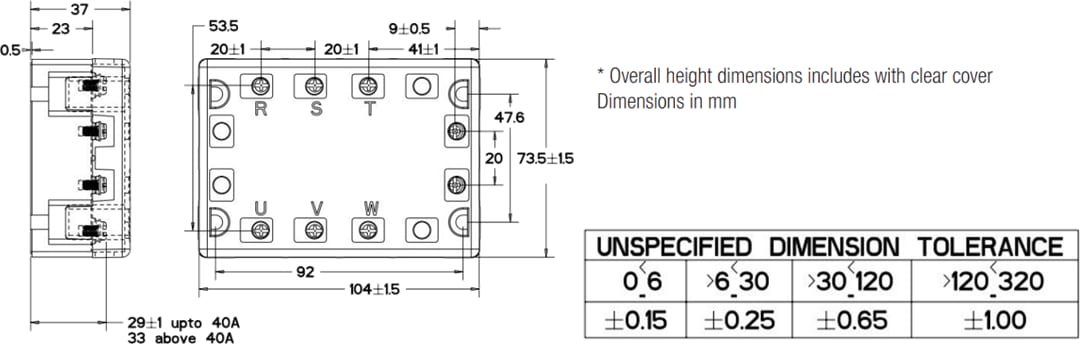

Disegno meccanico
Pubblicato: 2021-06-16
| Aggiornato: 2022-05-12
