TE Connectivity Sensori anisotropi a effetto magneto-resistivo (AMR)
I sensori anisotropi a effetto magneto-resistivo (AMR) di TE Connectivity sono progettati per fornire una rilevazione precisa e affidabile del campo magnetico in una vasta gamma di applicazioni industriali e automobilistiche. Utilizzando l'avanzata tecnologia AMR, questi sensori offrono alta sensibilità, eccellente linearità e prestazioni superiori anche in ambienti difficili. I sensori sono progettati per la rilevazione senza contatto di posizione e velocità, riducendo l'usura meccanica e migliorando la longevità del sistema. Con un basso consumo energetico e un design robusto, i sensori AMR di TE Connectivity operano in modo efficiente in condizioni estreme e difficili, rendendoli ideali per applicazioni che richiedono durata e precisione.
Questi sensori sono comunemente utilizzati per la rilevazione della posizione rotatoria e lineare, la rilevazione della velocità e della direzione, la rilevazione dei denti degli ingranaggi, il feedback del controllo del motore e nei sistemi automobilistici, come le trasmissioni e lo sterzo. La gamma di prodotti include i dispositivi con prefisso G-MRCO, che offrono design compatti per una precisa rilevazione del campo magnetico in ambienti impegnativi. Inoltre, la serie KMXP offre una rilevazione ad alte prestazioni con sensibilità migliorata e gamme operative estese, rendendola ideale per applicazioni avanzate di rilevazione della posizione e della velocità.
Caratteristiche
- Dispositivi con prefisso G‑MRCO
- Pacchetto compatto TDFN, 2,5 mm × 2,5 mm × 0,8 mm
- Ponte di Wheatstone a stato solido costruito con resistenze in Permalloy utilizzando l'effetto AMR
- Risposta al campo magnetico unipolare e lineare, che offre alta sensibilità e bassa isteresi
- Punto di commutazione compensato in temperatura, circa Hₛ = 1.85kA/m
- Alta resistenza del ponte che consente un basso consumo energetico
- Ampio intervallo di tensione di alimentazione (fino a 30 V massimi)
- Intervallo di resistenza del ponte da 10,3 kΩ a 11,5 kΩ
- Ampiezza di uscita fino a 8 mV/V
- Intervallo di temperatura operativa da -45 °C a +125 °C
- Serie KMXP
- Confezione DFN a 12 pin, ideale per l'assemblaggio automatizzato delle schede (montaggio piatto o perpendicolare)
- Alta risoluzione spaziale e precisione, raggiungendo una precisione da 10 µm a 50 µm per spazi d'aria da 1 mm a 5 mm
- Misurazione senza contatto, che offre robustezza e durata
- I due ponti di Wheatstone integrati producono segnali seno e coseno, consentendo una precisa rilevazione della posizione lineare (o angolare selezionabile)
- Tensione di alimentazione fino a 10 V
- Intervallo di consumo di corrente da ~5mA a ~10mA
- Funzionamento ad alta temperatura fino a +150 °C
- Resistente a EMC, polvere, olio e sporco
Applicazioni
- Angoli di sterzo e servosterzo elettrico (EPS)
- Quadranti rotativi per consumatori
- Posizioni del pistone
- Encoder universali
- Sostituzione del potenziometro
- Posizionamento della carta nelle stampanti
- Manipolatori pneumatici e rilevamento del punto finale
- Livelli (inchiostro, AdBlue, ecc.)
- Rilevamento delle caratteristiche di sicurezza sulle banconote

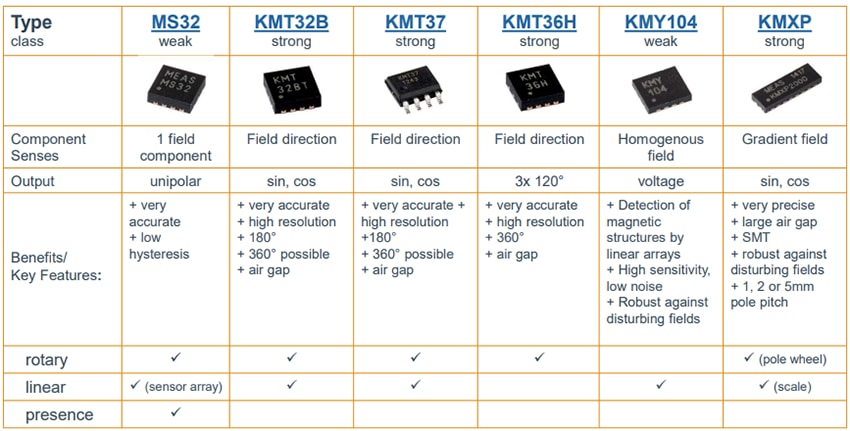

Scheda linea
Sensori in primo piano
TE Connectivity / Measurement Specialties KMXP AMR Linear Position Sensors
High-resolution, high-precision sensing with 10μm to 50μm accuracy in ranges between 1mm and 5mm.
