TE Connectivity Connettori flottanti con altezza libera di 0,8 mm
I connettori con altezza libera di 0,8 mm TE Connectivity (TE) offrono una gamma variabile di ±0,6 mm e un design robusto che consente un accoppiamento cieco affidabile anche in applicazioni ad alta vibrazione. Questi connettori vantano un'altezza di impilaggio delle schede compresa tra 6,5 mm e 24,7 mm e sono disponibili in dimensioni da 30 a 120 pin. I connettori flottanti garantiscono un posizionamento accurato nei PCB e sono facili da montare grazie al perno di posizionamento. I connettori flottanti TE da 0,8 mm con altezza libera offrono un'ampia copertura che supporta una progettazione flessibile per applicazioni industriali, automotive e di comunicazione dati.
Caratteristiche
- Il design flottante consente l'accoppiamento cieco
- Posizionamento preciso nei PCB
- Design di facile montaggio
- Prestazioni affidabili in applicazioni ad alte vibrazioni
- Offre flessibilità di design nel conteggio dei pin e nell'altezza di impilaggio
Applicazioni
- Stazioni base di comunicazione
- Settore automotivo
- Sistemi di infotainment
- LiDAR
- Sistemi avanzati di assistenza al conducente (ADAS)
- Settore industriale
- Automazione
- Controllo industriale
- Schermi LED
- Robotica
Specifiche

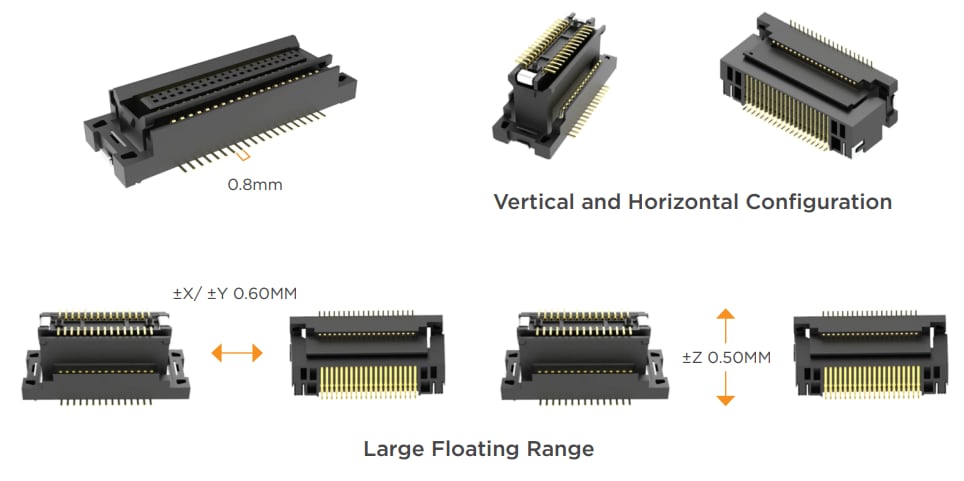

- Gamma variabile di ±0,6 mm nelle direzioni X e Y
- Gamma variabile di ±0,5 mm nella direzione Z
- Da 30 a 120 pin disponibili
- Intervallo di altezza di impilaggio da 6,25 mm a 24,7 mm
- Frequenza fino a 2,5Gbp/s
- Intervallo di temperatura di funzionamento compreso tra -40° C a +125° C
Layout
