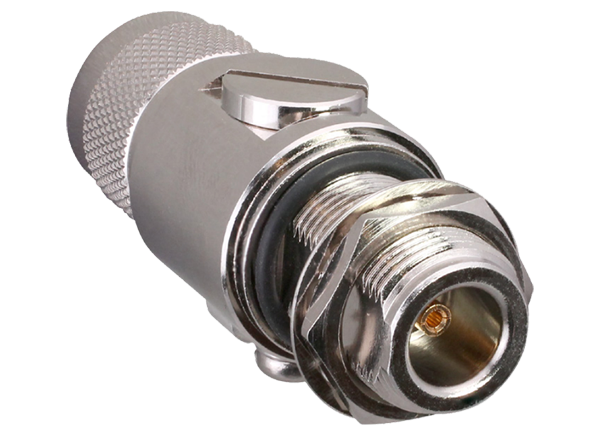

TE Connectivity / Linx Technologies Scaricatori di fulmini a paratia sigillati ARR-NF

Gli scaricatori di fulmini a paratia sigillati ARR-NF di TE Connectivity/Linx Technologies offrono protezione da sovraccarico in circuiti elettronici deviando la corrente eccessiva generata dai temporali direttamente a terra. I componenti ARR-NF classificati IP67 includono una guarnizione in silicone, una rondella da 5/8", un dado esagonale da 5/8"-24 e una staffa di montaggio opzionale. Questi dispositivi operano da 0 Hz a 8 GHz (a seconda del modello) e sono testati per soddisfare i requisiti di resistenza alla corrosione, alle vibrazioni e agli urti meccanici/termici. Gli scaricatori di fulmini ARR-NF sono ideali per applicazioni di rete all'aperto, nonché LPWA a bassa potenza, reti cellulari private, sicurezza pubblica, IoT, da veicolo cellulare a infrastruttura, IoT cellulare, cellulari e applicazioni WiFi 6E/6/5/4.

Caratteristiche

  • Funzionamento: da 0 Hz a 8 GHz
  • Tipo a passante CC a scarica di gas
  • Connessioni
    • Spina N (maschio), contatto centrale in ottone dorato
    • Jack N (femmina), contatto centrale in ottone dorato
  • Classe IP67
  • Incluso
    • Dado esagonale in ottone
    • Spessore
    • Guarnizione in silicone
    • Supporto di montaggio opzionale
  • Conforme a RoHS e REACH

Applicazioni

  • Reti all'aperto
  • Bassa potenza, ampia superficie (LPWA)
    • Helium™
    • LoRaWan®
    • Sigfox®
    • Wifi HaLow™
  • Reti cellulari private [Citizens Broadband Radio Service (CBRS)]
  • Sicurezza pubblica
  • Internet degli oggetti (IoT)
  • C-V2I (da veicolo cellulare a infrastruttura)
  • IoT cellulare
    • LTE-M (Cat-M1)
    • NB-IoT
  • Cellulare
    • 5 G
    • LTE 4G
    • 3G
    • 2G
  • WiFi 6/5/4, 802.11b/g

Specifiche

  • Banda cellulare a banda bassa/ISM/LPWA
    • Intervallo di frequenze: da 400 MHz a 960 MHz
    • Perdita di inserzione massima: da 0,06 dB a 0,11 dB
    • VSWR massimo: da 1,0 a 1,1
  • Banda cellulare/GNSS a banda media
    • Intervallo di frequenze: da 1,1 GHz a 5 GHz
    • Perdita di inserzione massima: da 0,14 dB a 0,27 dB
    • VSWR massimo: da 1,2 a 1,3
  • Banda ISM
    • Frequenza: 2,4 GHz
    • Perdita di inserzione massima: da 0,08 dB a 0,16 dB
    • VSWR massimo: da 1,0 a 1,1
  • WiFI 6/5/4 banda
    • Intervallo di frequenze: da 2,4 GHz a 6 GHz
    • Perdita di inserzione massima: da 0,20 dB a 0,39 dB
    • VSWR massimo: da 1,2 a 1,3
  • Impedenza: 50 Ω
  • Intervallo di frequenze: da 0 Hz a 8 GHz
  • Potenza di ingresso
    • 90 W/CW a 30 MHz
    • 9 W/CW a 3 GHz
  • Corrente di sovratensione: 10 kA (onda: 8/20 µs)
  • Tensione di accensione: 230 V o 300 V (±20%)
  • Resistenza di isolamento ≥ 1 GΩ a 100 VCC
  • Durata del tubo a scarica di gas: 5 anni (in servizio)
  • Intervallo delle temperature di funzionamento: da -55 °C a +105 °C
  • Tipo di fissaggio ad accoppiamento filettato: 5/8"-24UNEF
  • Interfaccia MIL-STD-348A
  • Coppia consigliata: 0,85 N/m (7,5 ft/libbre)
  • Durata minima del connettore: 500 cicli
