TE Connectivity / Linx Technologies Antenne dipolari integrate LTE/LPWA ANT-LTE-RPC
Le antenne dipolari integrate ANT-LTE-RPC LTE/LPWA di TE Connectivity (TE) Linx Technologies sono antenne IoT cellulari e cellulari multibanda rigide, con supporto adesivo, cellulari e multibanda (LTE-M e NB-IoT) per applicazioni integrate che richiedono prestazioni di banda a 600 MHz, 700 MHz e 800 MHz. Le antenne supportano anche la rete a bassa potenza e ampia area (LPWA) a 868 MHz e 915 MHz, 2,4 GHz ISM e sistemi di navigazione globali (GNSS/GPS). Un collegamento alla radio è effettuato tramite un cavo coassiale da 1,13 mm lungo e 100 mm terminato in un MHF1/U.Connettore maschio compatibile con FL o senza terminazione, regolato per il montaggio su PCB.
Le antenne della serie RPC di TE Linx forniscono una soluzione di antenna integrata a dipoli indipendente dal piano di terra paragonabile alle prestazioni di un’antenna esterna. Il retro adesivo facilita il montaggio in involucri in plastica, consentendo un involucro a tenuta stagna e la protezione da manomissioni o danni accidentali all’antenna.
Caratteristiche
- Da 617 MHz a 960 MHz
- ≤2,5 VSWR
- Guadagno di picco massimo: 6,3 dBi
- Efficienza: 64%
- Da 1553 MHz a 1609 MHz (GNSS/GPS)
- ≤1,2 VSWR
- Guadagno di picco massimo: 5,0 dBi
- 77% di efficienza
- Intervallo temperatura di funzionamento: da -20 °C a +65 °C
- Polarizzazione lineare
- Radiazione omnidirezionale
- Impedenza 50 Ω
- Lunghezza d’onda a mezza onda
- Tipo elettrico dipolare
- Potenza massima: 2 W
- Peso: 3,2 g
- Dimensioni compatte 98,4 mm x 14,9 mm x x 0,8 mm e di basso profilo
- MHF1/U.Spina compatibile FL (presa femmina) su 100 mm di cavo coassiale da 1,13 mm
- La copertura adesiva 3M 9888T aderisce in modo permanente a una vasta gamma di materiali
Applicazioni
- LTE, UMTS e GSM a livello mondiale
- IoT cellulare
- LTE-M (Cat-M1)
- NB-IoT
- Reti a bassa potenza e ad ampia superficie (LPWA)
- LoRaWAN®
- Sigfox®
- Wi-Fi HaLow™
- Reti Smart Home
- Sistemi di sicurezza
- Stazioni meteo domestiche
- ISM
- BLUETOOTH®
- ZigBee®
- Navigazione globale (GNSS)
- GPS
- GLONASS
- Galileo
- BeiDou

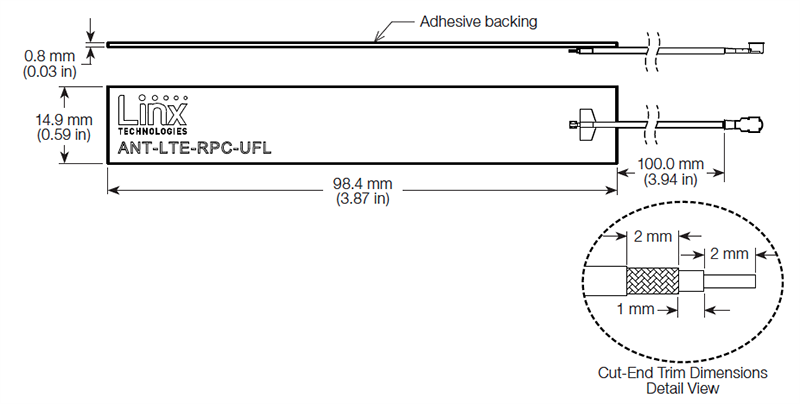

Dimensioni
