TDK Bobina di arresto di modo comune ACM12V-TL05
La bobina di arresto di modo comune ACM12V-TL05 di TDK è una bobina di arresto di modo comune qualificataAEC‑Q200 progettata per le linee di alimentazione CC del settore automobilistico. Questa bobina di arresto supporta tensioni nominali fino a 500 VCC e gestisce correnti fino a 13 A con bassa resistenza CC pari a 6 mΩ. La bobina di arresto ACM12V-TL05 offre un'elevata impedenza, tipicamente di 700 Ω a 100 MHz, che sopprime efficacemente il rumore di modo comune. La progettazione robusta garantisce un funzionamento affidabile in un ampio intervallo di temperatura da -40 °C a 125 °C con un intervallo esteso di 150 °C comprese le capacità di autoriscaldamento. La bobina di arresto ACM12V-TL05 è ideale per i dispositivi multimediali, varie linee elettriche e vari dispositivi elettronici, i gruppi elettrogeni per il settore automobilistico e le applicazioni sicurezza.
Caratteristiche
- Qualificata AEC‑Q200
- Tensione nominale fino a 500 VCC
- Corrente nominale massima di 13 A
- impedenza (tipica) 700 Ω a 100 MHz, sopprime efficacemente il rumore di modo comune
- Bassa resistenza CC di 6 mΩ
- Intervallo di temperatura di funzionamento da -40 °C a 125 °C (150 °C se è incluso l'auto-riscaldamento)
- Senza piombo
- Conforme a RoHS e REACH
Applicazioni
- Misure contro il rumore di modo comune nelle linee di alimentazione per varie linee di alimentazione CC
- Dispositivi multimediali e vari dispositivi elettronici
- Sistemi di trasmissione e sicurezza Automotive

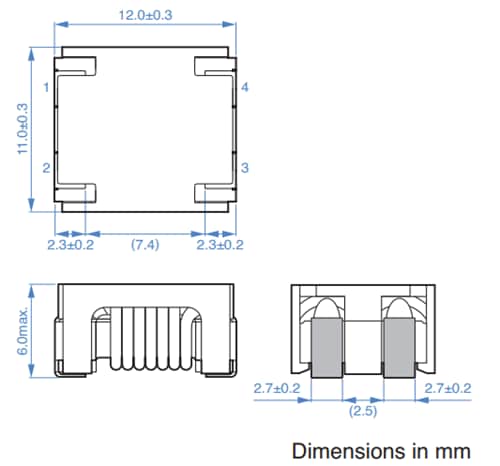

Dimensions Drawing
