EPCOS / TDK Condensatori a terminazione singola B41896
I condensatori a terminazione singola B41896 EPCOS / TDK sono progettati con valori di corrente di ondulazione residua elevata e bassa resistenza in serie equivalente (ESR). Questi condensatori elettrolitici in alluminio sono realizzati con conduttori radiali, a prova di carica e scarica e un involucro in alluminio con manicotto isolante in PET e uno sfiato di sicurezza. Questa gamma di condensatori è incentrata su applicazioni del settore automobilistico che richiedono design compatti e alta affidabilità. I condensatori a terminazione singola B41896 sono disponibili con configurazioni di terminali e opzioni di package flessibili.
Caratteristiche
- Struttura compatta
- Grande affidabilità
- ESR bassa
- Vita utile lunga
- Elevata capacità di corrente di ondulazione
- Conforme a RoHS
- Costruzione:
- Conduttori radiali
- A prova di carica e scarica, polare
- Involucro in alluminio con manicotto isolante in PET
- Marcatura di polo negativo sul manicotto isolante
- Custodia con sfiato di sicurezza
Specifiche
- Intervallo di tensione stimato da 25 VCC a 50 VCC
- Intervallo di corrente di ondulazione residua stimato da 1,2 A a 3,84 A (100 kHz, 125 °C)
- Intervallo di capacitanza da 180 μF a 4700 µF
- Intervallo delle temperature di funzionamento da -55 °C a 135 °C
- Passo conduttori 5 mm e 7,5 mm

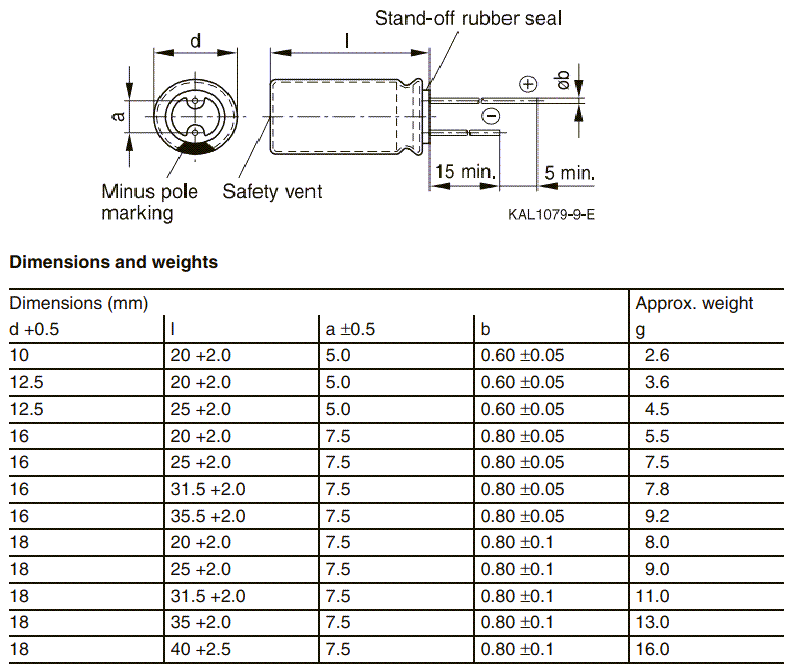

Disegno dimensionale
