TDK-Lambda Convertitori CC-CC a uscita singola 75 W PYQ75

I convertitori CC-CC PYQ75 a uscita singola da 75 W di TDK-Lambda sono dispositivi isolati quarter brick che operano in un intervallo di ingresso ultra ampio da 9 VCC a 75 VCC (8:1) con tensioni a uscita singola da 12 V a 48 V. La tensione di uscita può essere regolata tra -20% e +15% utilizzando il morsetto di trim. Le linee di rilevamento della tensione di uscita garantiscono una tensione di uscita stabile anche con carichi variabili. I modelli PYQ75 sono dotati di un'efficienza al 90%, un isolamento I/O di 3.000 VCA e di un intervallo di temperatura ambiente da -40 °C a +105 °C. Le unità sono incapsulate per fornire un’elevata resistenza a urti e vibrazioni. I convertitori CC-CC a uscita singola PYQ75 75 W di TDK-Lambda sono certificati secondo gli standard di sicurezza 62368-1 e, con circuiti aggiuntivi, sono anche testati secondo lo standard EN 50155 per apparecchiature elettroniche nei veicoli ferroviari.

Caratteristiche

  • ingombro quarter brick
  • Ampio intervallo di ingresso da 9 VCC a 75 VCC (8:1)
  • Supporta la maggior parte delle tensioni di ingresso CC ferroviarie
  • Involucro in plastica incapsulato
  • Certificazione IEC 62368-1, testati secondo EN 50155
  • Alta resistenza a urti e vibrazioni
  • Isolamento I/O di 3.000 VCA
  • Uscita singola

Applicazioni

  • Settore industriale
  • Prova
  • Comunicazioni
  • Trasmissioni TV e radio
  • Ferrovia

Specifiche

  • Ingresso
    • Intervallo da 9 V a 75 V
    • Sovratensione di 100 VCC, 100 ms massimo
    • Tensione di spegnimento tipica di 8 VCC
    • Tempo di avvio 30 ms
  • Uscita
    • Intervallo da 12 V a 48 V
    • ±1% di tolleranza di tensione
    • Intervallo di frequenze di commutazione da 180 kHz a 220 kHz
    • Regolazione linea/carico ±0,2%
    • Ondulazione e rumore
      • 150mVp-p per i modelli 12 V e 15 V
      • 240mVp-p per i modelli 24 V e 28 V
      • 480mVp-p per il modello 48 V
    • Coefficiente di temperatura: ±0,02%/°C
    • Rilevamento remoto ±15%
  • Intervallo di corrente massima da 1,56 A a 6,25 A
  • Potenza massima di 75 W
  • Opzioni di corrente di ingresso senza carico 8 mA o 10 mA
  • Efficienza al 90% a 36/48 VCC
  • Intervallo di capacità di carico massima da 1100µF a 14.000 µF
  • Resistenza alla tensione per 1 minuto
    • Ingresso-uscita di 3.000 VCC
    • Ingresso-involucro di 2.100 VCC
    • Uscita-involucro di 1.500 VCA
  • Capacità di isolamento ingresso-uscita 1000 pF
  • Intervallo temperatura di funzionamento da -40 °C a +105 °C
  • Dimensioni: 57,9 mm x 36,8 mm x 12,7 mm
  • Materiale involucro: plastica
  • Piastra di base in alluminio
  • MTBF da 663.000 ore a 780.000 ore
  • Garanzia di 3 anni

Video

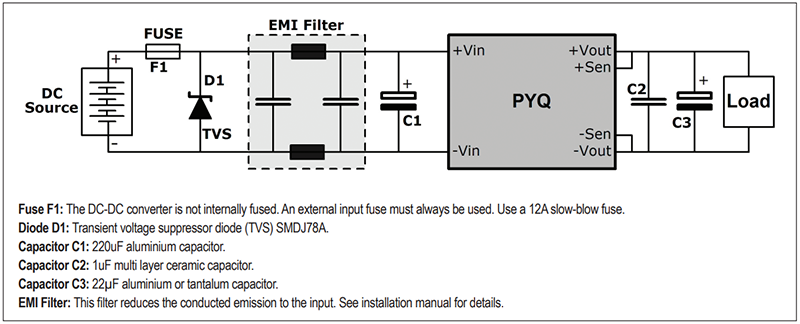

Schema di cablaggio consigliato

TDK-Lambda Convertitori CC-CC a uscita singola 75 W PYQ75
