Amplificatori di potenza MOSFET 4x45 W
TDA7851A/TDA7851F STMicroelectronics

Gli amplificatori di potenza a ponte quadruplo 4x45 W MOSFET TDA7851A e TDA7851F STMicroelectronics sono concepiti per le applicazioni autoradio ad alta potenza. La struttura di uscita totalmente complementare a canale P/canale N degli amplificatori di potenza a ponte quadruplo TDA7851A e TDA7851F STMicroelectronics consente l'oscillazione della tensione di uscita rail-to-rail. La nuova potenza dei TDA7851A e TDA7851Fset si afferma nel campo delle autoradio con prestazioni senza paralleli in termini di distorsione.


Caratteristiche
  • Tecnologia Multipower BCD
  • Elevata potenza in uscita:
    • 4x45 W/4 Ω max.
    • 4x28 W/4 Ω a 14,4 V, 1 kHz, 10%
    • 4x72 W/2 Ω max.
  • Stadio di potenza con uscita MOSFET
  • Eccellente capacità a 2 Ω
  • Distorsione di classe Hi-Fi
  • Basso rumore di uscita
  • Funzione di standby
  • Funzione di azzeramento volume
  • Azzeramento automatico volume al rilevamento della tensione di alimentazione minima
  • Basso numero di componenti esterni:
    • Guadagno fisso interno (26 dB)
    • Nessuna compensazione esterna
    • Nessun condensatore bootstrap
  • Rilevamento sfasamento CC in uscita
  • Protezioni:
    • Corto circuito in uscita a terra, a VS, sul carico
    • Carichi molto induttivi
    • Temperatura del chip con limitatore termico graduale
    • Tensione di carico e scarico
 Applicazioni
  • Autoradio ad alta potenza

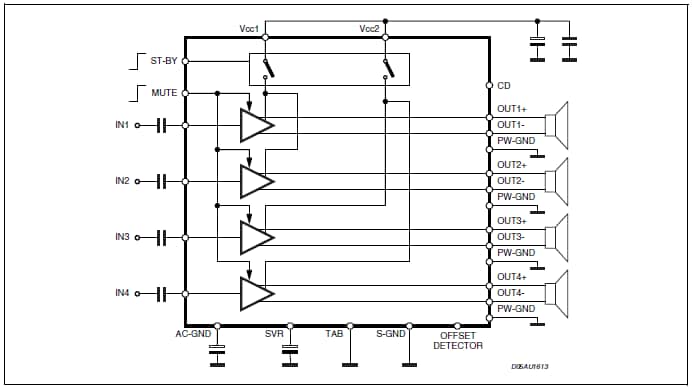

Diagramma a blocchi
Diagramma a blocchi
